Einleitung
1.5.2.

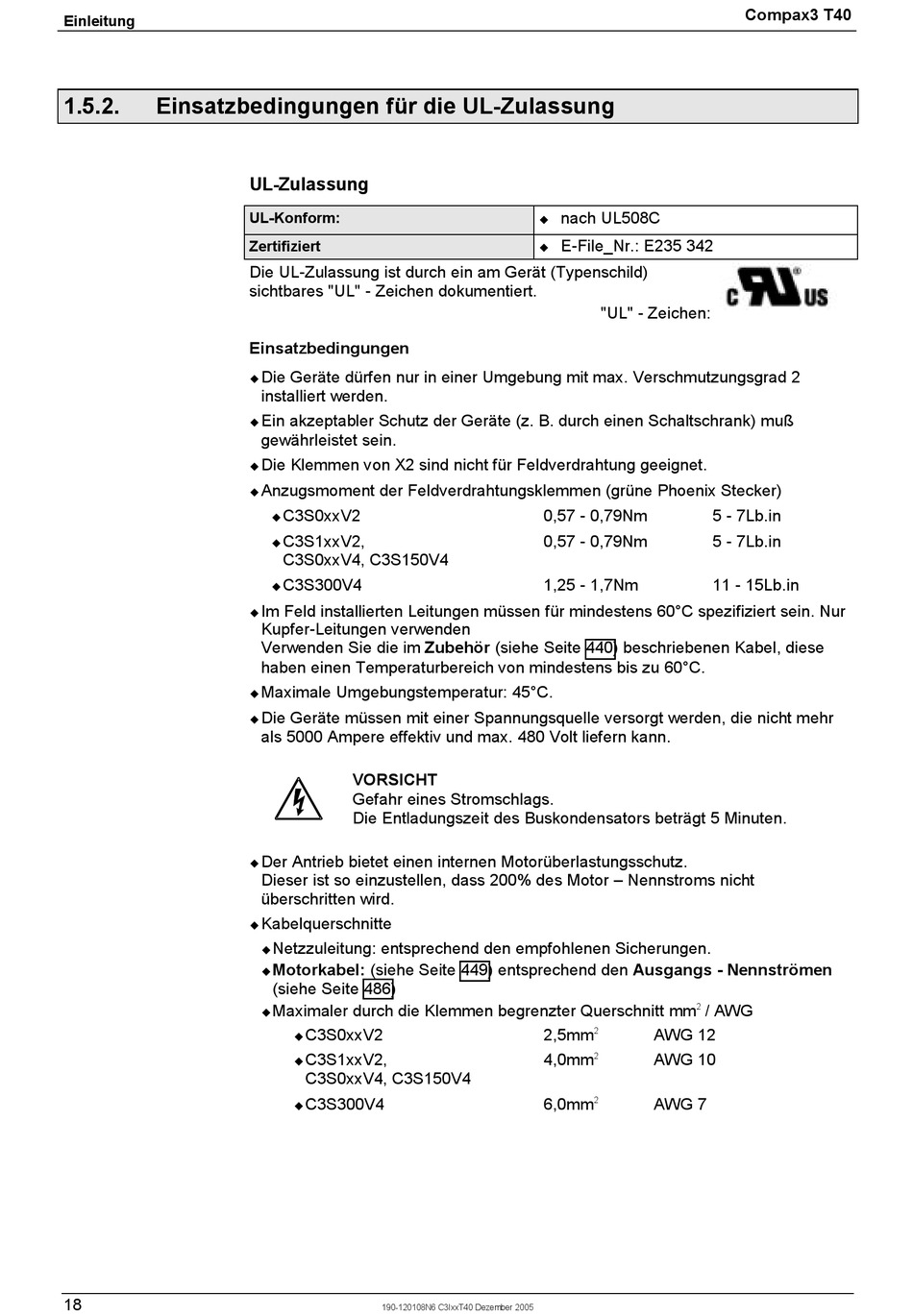

Einsatzbedingungen für die UL-Zulassung
18
UL-Zulassung
UL-Konform:
Zertifiziert
Die UL-Zulassung ist durch ein am Gerät (Typenschild)
sichtbares "UL" - Zeichen dokumentiert.
Einsatzbedingungen
Die Geräte dürfen nur in einer Umgebung mit max. Verschmutzungsgrad 2
!
installiert werden.
Ein akzeptabler Schutz der Geräte (z. B. durch einen Schaltschrank) muß
!
gewährleistet sein.
Die Klemmen von X2 sind nicht für Feldverdrahtung geeignet.
!
Anzugsmoment der Feldverdrahtungsklemmen (grüne Phoenix Stecker)
!
C3S0xxV2
!
C3S1xxV2,
!
C3S0xxV4, C3S150V4
C3S300V4
!
Im Feld installierten Leitungen müssen für mindestens 60°C spezifiziert sein. Nur
!
Kupfer-Leitungen verwenden
Verwenden Sie die im Zubehör (siehe Seite 440) beschriebenen Kabel, diese
haben einen Temperaturbereich von mindestens bis zu 60°C.
Maximale Umgebungstemperatur: 45°C.
!
Die Geräte müssen mit einer Spannungsquelle versorgt werden, die nicht mehr
!
als 5000 Ampere effektiv und max. 480 Volt liefern kann.
VORSICHT
Gefahr eines Stromschlags.
Die Entladungszeit des Buskondensators beträgt 5 Minuten.
Der Antrieb bietet einen internen Motorüberlastungsschutz.
!
Dieser ist so einzustellen, dass 200% des Motor – Nennstroms nicht
überschritten wird.
Kabelquerschnitte
!
Netzzuleitung: entsprechend den empfohlenen Sicherungen.
!
Motorkabel: (siehe Seite 449) entsprechend den Ausgangs - Nennströmen
!
(siehe Seite 486)
Maximaler durch die Klemmen begrenzter Querschnitt mm
!
C3S0xxV2
!
C3S1xxV2,
!
C3S0xxV4, C3S150V4
C3S300V4
!
190-120108N6 C3IxxT40 Dezember 2005
nach UL508C
!
E-File_Nr.: E235 342
!
"UL" - Zeichen:
0,57 - 0,79Nm
0,57 - 0,79Nm
1,25 - 1,7Nm
/ AWG
2
2,5mm
AWG 12
2
4,0mm
AWG 10
2
6,0mm
AWG 7
2
Compax3 T40
5 - 7Lb.in
5 - 7Lb.in
11 - 15Lb.in
