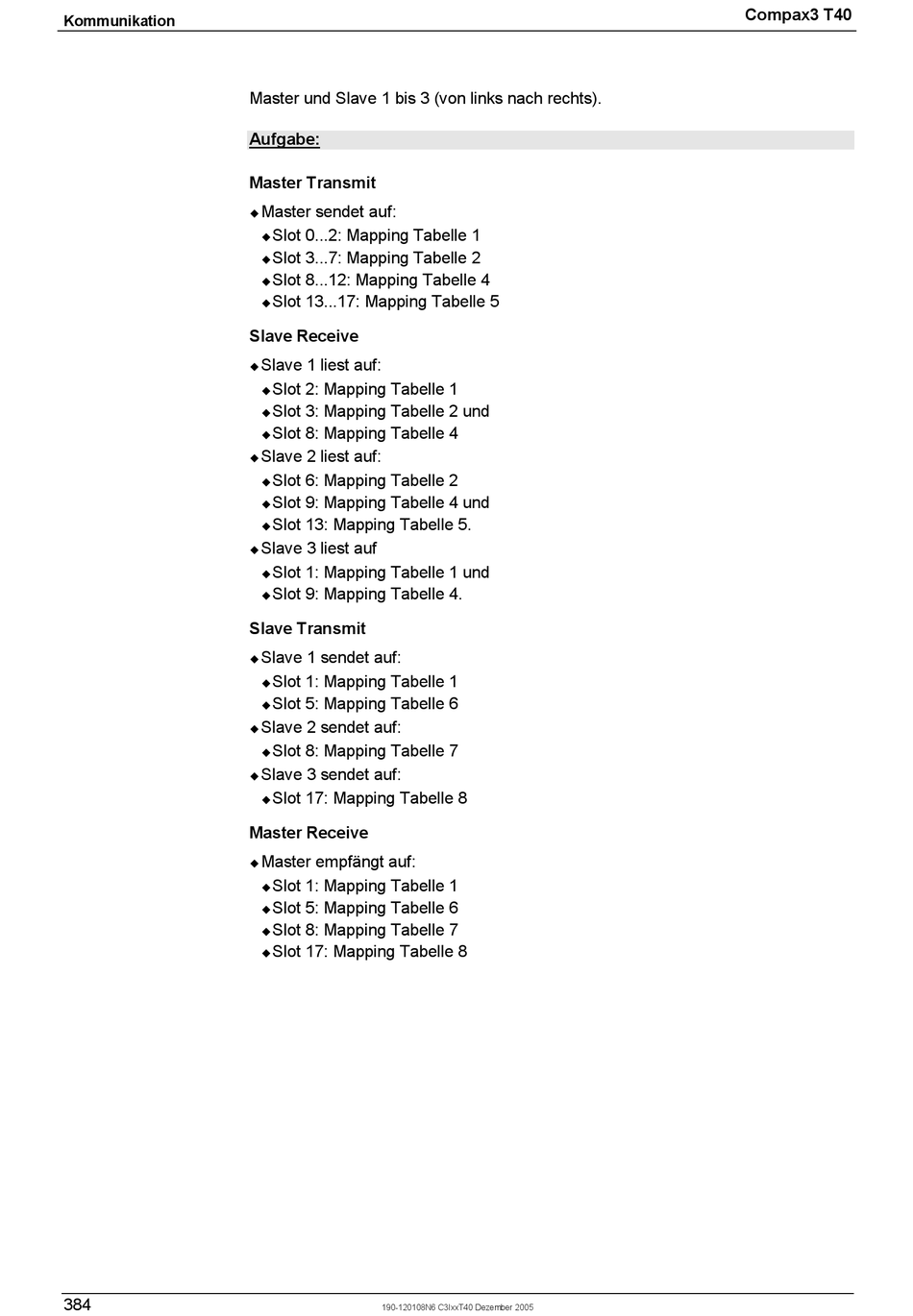

Kommunikation
384
Master und Slave 1 bis 3 (von links nach rechts).
Aufgabe:
Master Transmit
Master sendet auf:
!
Slot 0...2: Mapping Tabelle 1
!
Slot 3...7: Mapping Tabelle 2
!
Slot 8...12: Mapping Tabelle 4
!
Slot 13...17: Mapping Tabelle 5
!
Slave Receive
Slave 1 liest auf:
!
Slot 2: Mapping Tabelle 1
!
Slot 3: Mapping Tabelle 2 und
!
Slot 8: Mapping Tabelle 4
!
Slave 2 liest auf:
!
Slot 6: Mapping Tabelle 2
!
Slot 9: Mapping Tabelle 4 und
!
Slot 13: Mapping Tabelle 5.
!
Slave 3 liest auf
!
Slot 1: Mapping Tabelle 1 und
!
Slot 9: Mapping Tabelle 4.
!
Slave Transmit
Slave 1 sendet auf:
!
Slot 1: Mapping Tabelle 1
!
Slot 5: Mapping Tabelle 6
!
Slave 2 sendet auf:
!
Slot 8: Mapping Tabelle 7
!
Slave 3 sendet auf:
!
Slot 17: Mapping Tabelle 8
!
Master Receive
Master empfängt auf:
!
Slot 1: Mapping Tabelle 1
!
Slot 5: Mapping Tabelle 6
!
Slot 8: Mapping Tabelle 7
!
Slot 17: Mapping Tabelle 8
!
190-120108N6 C3IxxT40 Dezember 2005
Compax3 T40
