Gerätebeschreibung Compax3
3.1.4.4
3.1.4.5
Achtung!
32

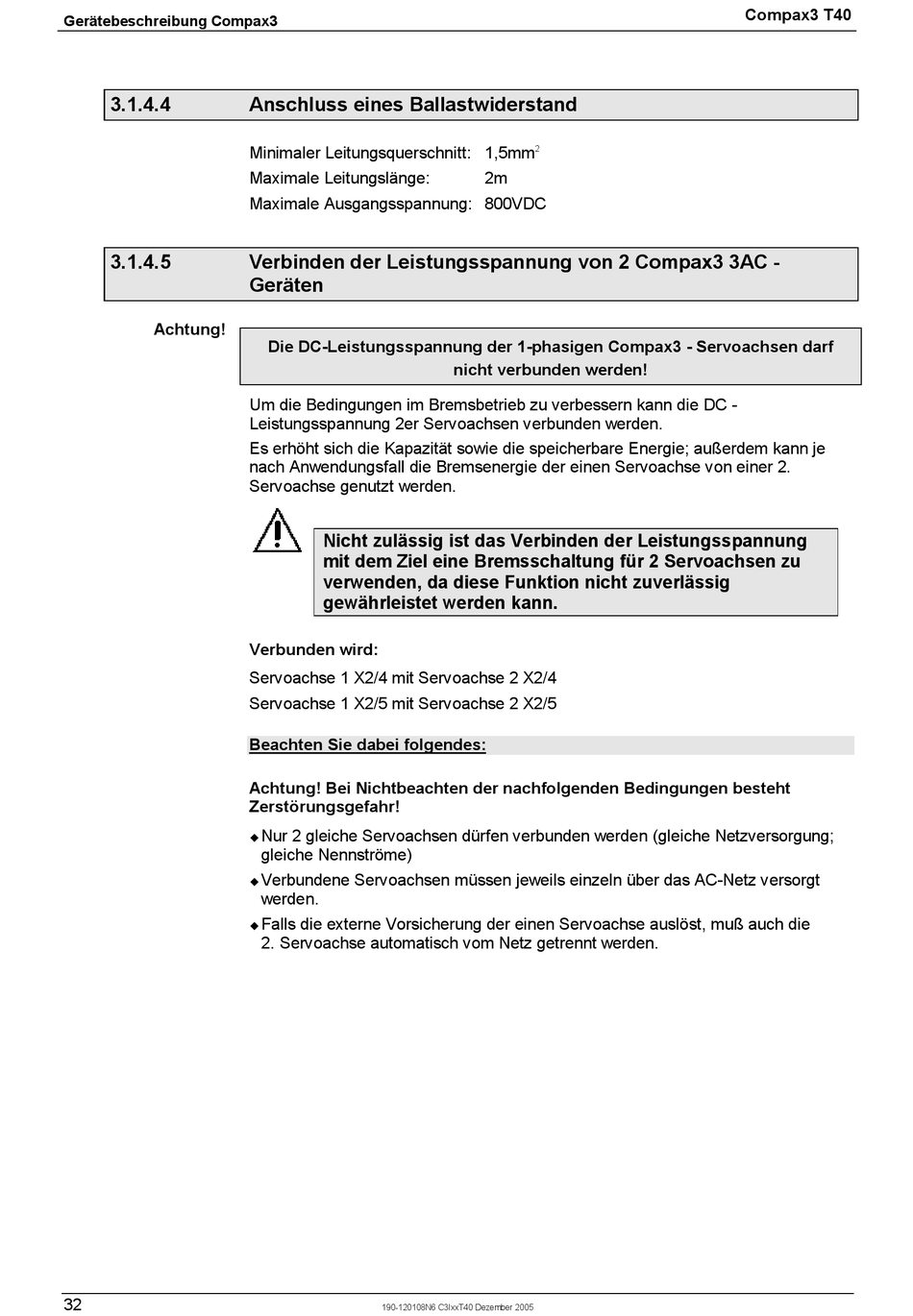

Anschluss eines Ballastwiderstand
Minimaler Leitungsquerschnitt: 1,5mm
Maximale Leitungslänge:
Maximale Ausgangsspannung: 800VDC
Verbinden der Leistungsspannung von 2 Compax3 3AC -
Geräten
Die DC-Leistungsspannung der 1-phasigen Compax3 - Servoachsen darf
Um die Bedingungen im Bremsbetrieb zu verbessern kann die DC -
Leistungsspannung 2er Servoachsen verbunden werden.
Es erhöht sich die Kapazität sowie die speicherbare Energie; außerdem kann je
nach Anwendungsfall die Bremsenergie der einen Servoachse von einer 2.
Servoachse genutzt werden.
Nicht zulässig ist das Verbinden der Leistungsspannung
mit dem Ziel eine Bremsschaltung für 2 Servoachsen zu
verwenden, da diese Funktion nicht zuverlässig
gewährleistet werden kann.
Verbunden wird:
Servoachse 1 X2/4 mit Servoachse 2 X2/4
Servoachse 1 X2/5 mit Servoachse 2 X2/5
Beachten Sie dabei folgendes:
Achtung! Bei Nichtbeachten der nachfolgenden Bedingungen besteht
Zerstörungsgefahr!
Nur 2 gleiche Servoachsen dürfen verbunden werden (gleiche Netzversorgung;
!
gleiche Nennströme)
Verbundene Servoachsen müssen jeweils einzeln über das AC-Netz versorgt
!
werden.
Falls die externe Vorsicherung der einen Servoachse auslöst, muß auch die
!
2. Servoachse automatisch vom Netz getrennt werden.
190-120108N6 C3IxxT40 Dezember 2005
2
2m
nicht verbunden werden!
Compax3 T40
