Parker EME

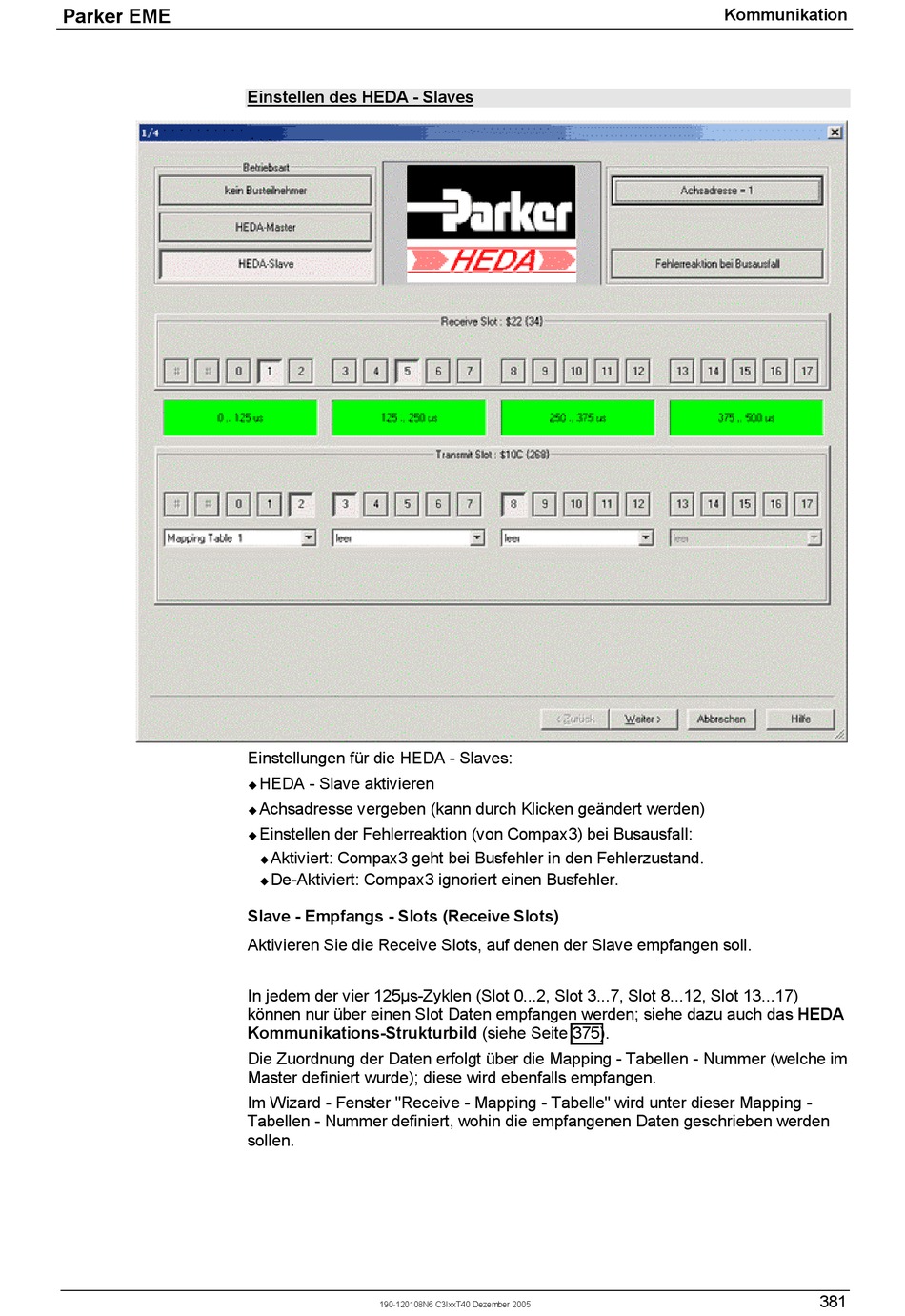

Einstellen des HEDA - Slaves
Einstellungen für die HEDA - Slaves:
HEDA - Slave aktivieren
!
Achsadresse vergeben (kann durch Klicken geändert werden)
!
Einstellen der Fehlerreaktion (von Compax3) bei Busausfall:
!
Aktiviert: Compax3 geht bei Busfehler in den Fehlerzustand.
!
De-Aktiviert: Compax3 ignoriert einen Busfehler.
!
Slave - Empfangs - Slots (Receive Slots)
Aktivieren Sie die Receive Slots, auf denen der Slave empfangen soll.
In jedem der vier 125µs-Zyklen (Slot 0...2, Slot 3...7, Slot 8...12, Slot 13...17)
können nur über einen Slot Daten empfangen werden; siehe dazu auch das HEDA
Kommunikations-Strukturbild (siehe Seite 375).
Die Zuordnung der Daten erfolgt über die Mapping - Tabellen - Nummer (welche im
Master definiert wurde); diese wird ebenfalls empfangen.
Im Wizard - Fenster "Receive - Mapping - Tabelle" wird unter dieser Mapping -
Tabellen - Nummer definiert, wohin die empfangenen Daten geschrieben werden
sollen.
190-120108N6 C3IxxT40 Dezember 2005
Kommunikation
381
