Schaltverhalten bei Rücksetzbetrieb
Bei Verlassen des Positionsbereichs werden die Positionen entsprechend
korrigiert.
Dabei kann die die Ausschaltposition auch kleiner sein als die Einschaltposition:

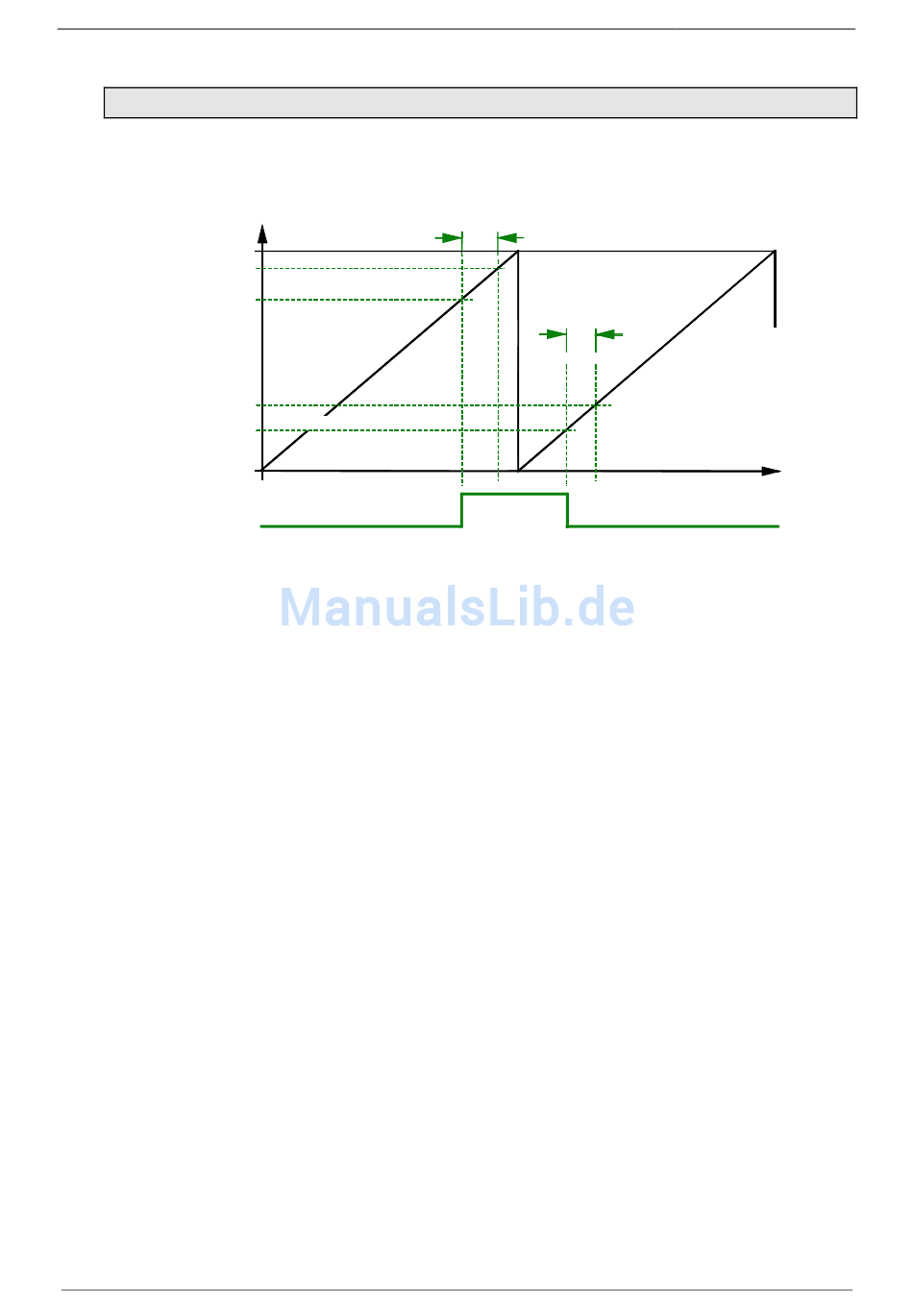

SwitchOn_1
SwitchOn_1*
SwitchOff_1
SwitchOff_1*
SwitchOn: Einschaltposition
SwitchOn*: korrigierte Einschaltposition
SwitchOff: Ausschaltposition
SwitchOff*: korrigierte Ausschaltposition
tOn: Einschaltvoreilung
tOff: Ausschaltvoreilung
Bei Rücksetzbetrieb der gewählten Quelle wir die Schaltposition auf den Bereich:
0 <= Schaltposition < Rücksetzstrecke
begrenzt.
D. h. Werte kleiner Null werden zu Null, Werte größer der Rücksetzstrecke werden
zur Rücksetzstrecke-1LSB.
