Datenübertragung Master - Slave und zurück
In diesem Kapitel finden Sie
Einstellen des HEDA - Masters .......................................................................................................... 377
Einstellen des HEDA - Slaves ............................................................................................................ 381

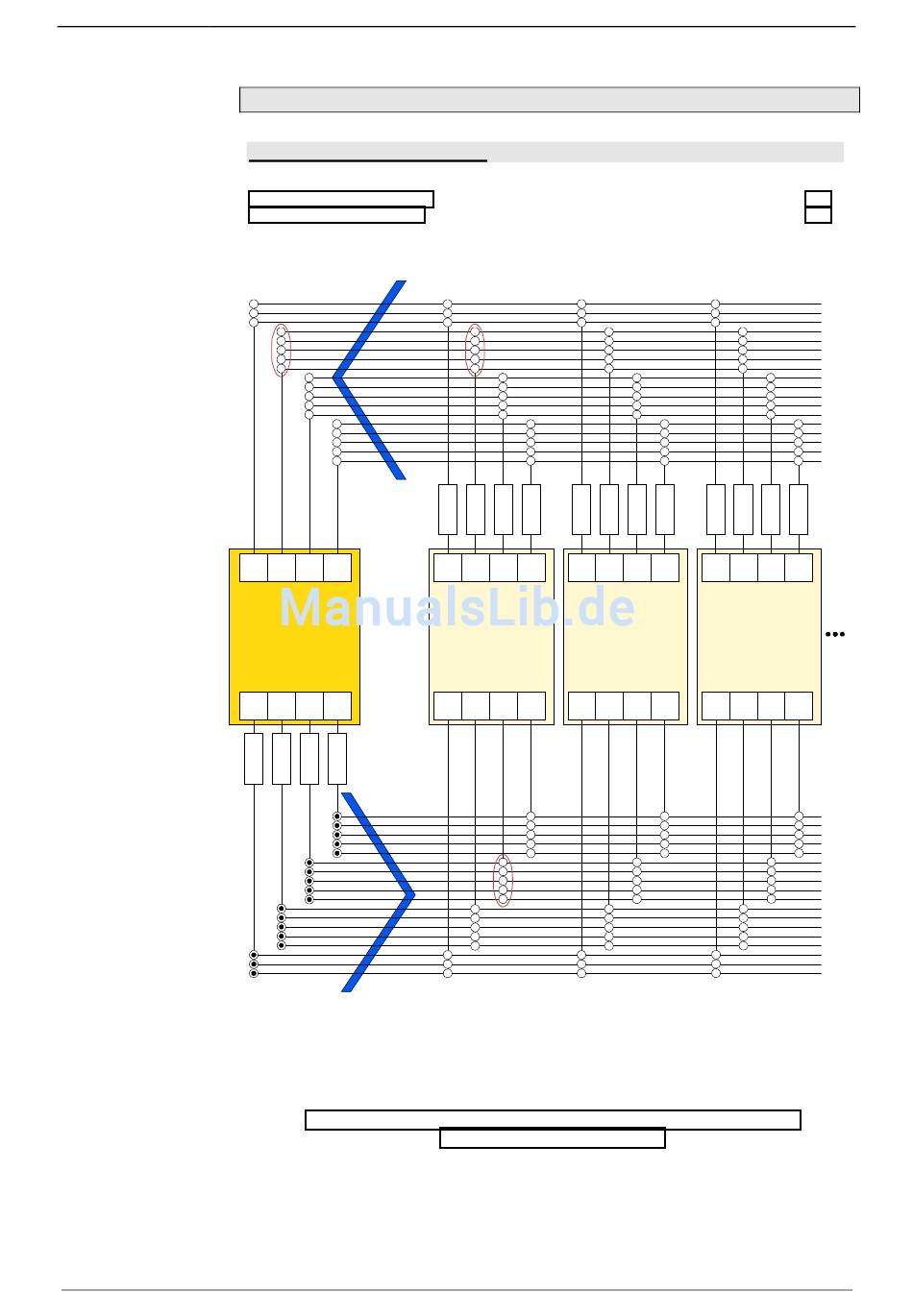

Bei Standard - Anwendungen sendet der Master Prozesswerte an die Slaves und
liest die Antworten der Slaves.
**
Mapping Table
F1 F2 F3 F4
Receive
HEDA Master
Transmit
F1 F2 F3 F4
Mapping Table
* je Frame - Gruppe darf auf der Slave-Sendeseite nur einer der zugeordneten
Slots aktiviert sein (dies wird vom C3 ServoManager verriegelt)
** je Frame darf auf der Slave- oder Master - Empfangsseite nur einer der
zugeordneten Slots aktiviert sein (dies wird vom C3 ServoManager verriegelt)
