Parker EME
5.7.9.5
Zugehörige Dateien:
Steuerinterface:

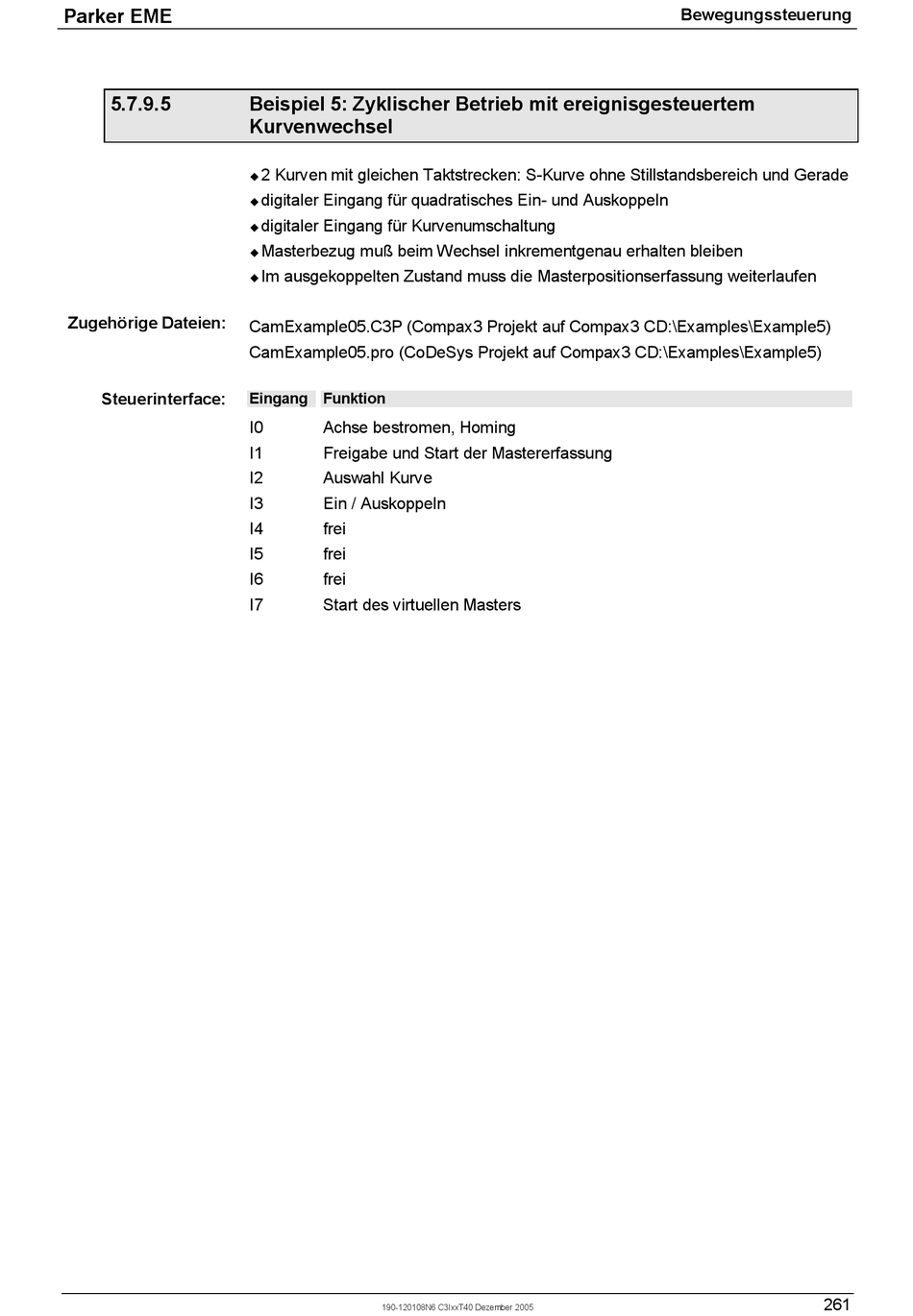

Beispiel 5: Zyklischer Betrieb mit ereignisgesteuertem
Kurvenwechsel
2 Kurven mit gleichen Taktstrecken: S-Kurve ohne Stillstandsbereich und Gerade
!
digitaler Eingang für quadratisches Ein- und Auskoppeln
!
digitaler Eingang für Kurvenumschaltung
!
Masterbezug muß beim Wechsel inkrementgenau erhalten bleiben
!
Im ausgekoppelten Zustand muss die Masterpositionserfassung weiterlaufen
!
CamExample05.C3P (Compax3 Projekt auf Compax3 CD:\Examples\Example5)
CamExample05.pro (CoDeSys Projekt auf Compax3 CD:\Examples\Example5)
Eingang Funktion
I0 Achse bestromen, Homing
I1 Freigabe und Start der Mastererfassung
I2 Auswahl Kurve
I3 Ein / Auskoppeln
I4 frei
I5 frei
I6 frei
I7 Start des virtuellen Masters
190-120108N6 C3IxxT40 Dezember 2005
Bewegungssteuerung
261
