Gerätebeschreibung Compax3
3.1.3.
Netzspannungsversorgung (Stecker X1)
Geräteschutz
3.1.3.1
28
In diesem Kapitel finden Sie
Netzversorgung Stecker X1 bei 1AC 230VAC/240VAC-Geräten ....................................................... 28
Netzversorgung Stecker X1 bei 3AC 230VAC/240VAC-Geräten ....................................................... 29
Netzversorgung Stecker X1 bei 3AC 400VAC/480VAC-Geräten ....................................................... 29
Durch zyklisches Ein- und Ausschalten der Leistungsspannung kann die
Eingangsstrombegrenzung überlastet werden, wodurch das Gerät gestört
wird.
Warten Sie deshalb nach dem Ausschalten mindestens 2 Minuten bis zum

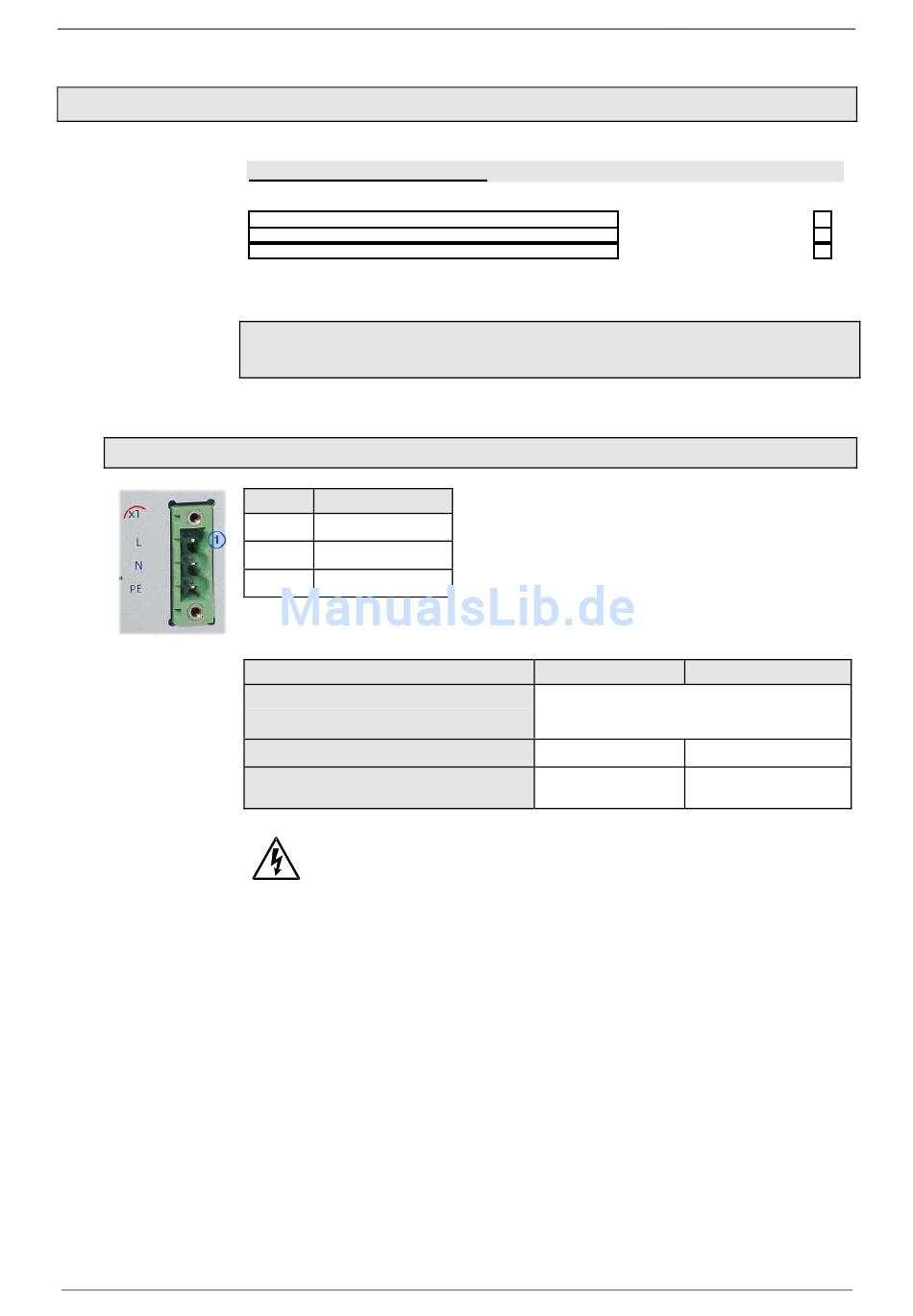

Netzversorgung Stecker X1 bei 1AC 230VAC/240VAC-Geräten
PIN
Bezeichnung
1
L
2
N
3
PE
Netzanschluss Compax3 S0xx 1AC V2
Reglertyp
Netzspannung
Eingangsstrom
Maximale Sicherung pro Gerät
(=Kurzschlussbemessung)
Schalten Sie vor dem Verdrahten die Geräte spannungsfrei!
Auch nach dem Abschalten der Netzversorgung sind noch bis
zu 5 min. gefährliche Spannungen vorhanden!
190-120108N6 C3IxxT40 Dezember 2005
Wieder - Einschalten!
S025 V2
Einphasig 230VAC/240VAC
80-253VAC / 50-60Hz
6Aeff
10A (K-Automat)
Compax3 T40
S063 V2
13Aeff
16A (K-Automat)
