Parker EME
Installation des C3
ServoManagers
PC - Mindest -
Anforderungen
Verbindung PC -
Compax3
Geräteauswahl
Konfiguration
4.1.1.
Auswahl der verwendeten Netz-Spannungs-Versorgung

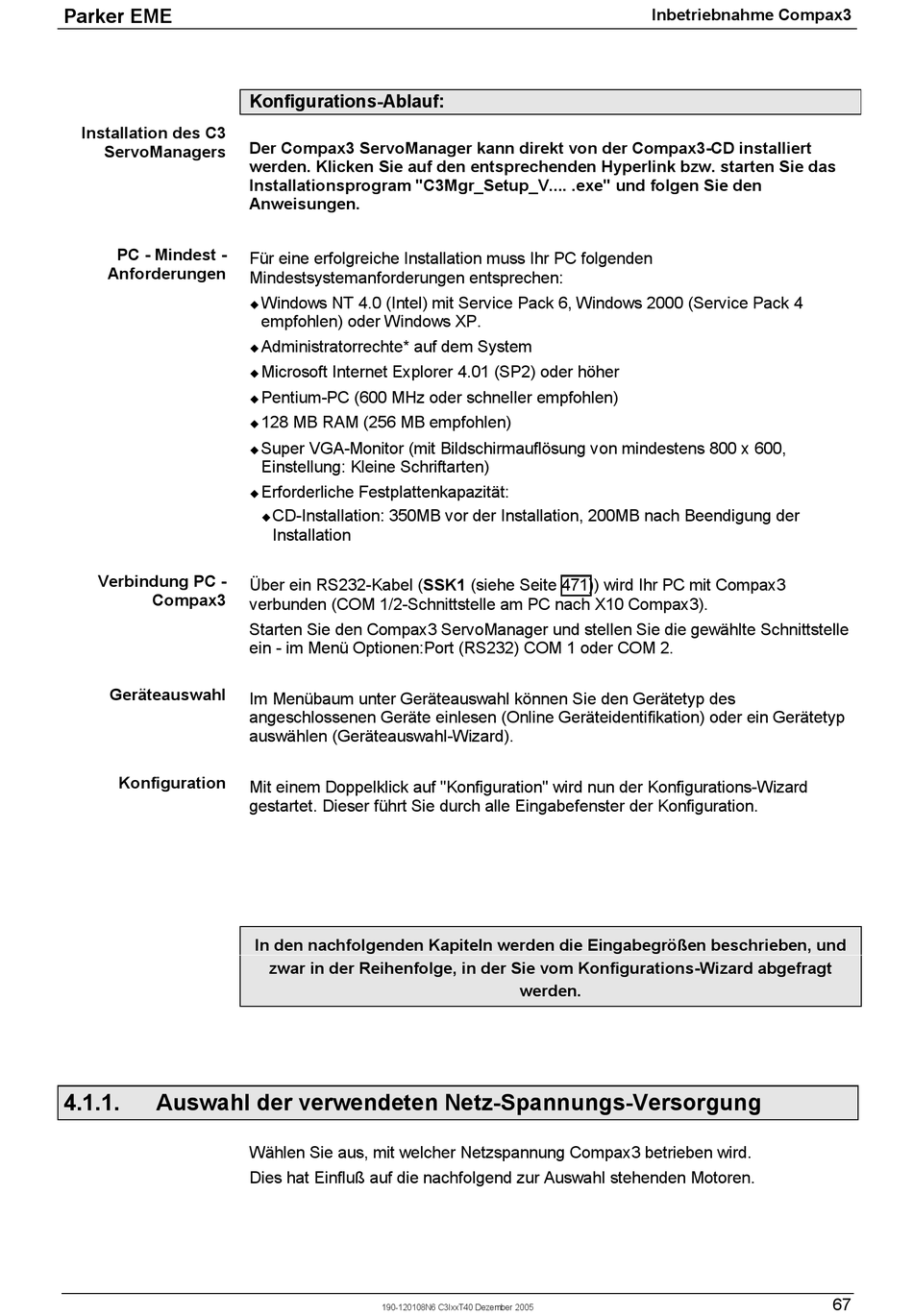

Konfigurations-Ablauf:
Der Compax3 ServoManager kann direkt von der Compax3-CD installiert
werden. Klicken Sie auf den entsprechenden Hyperlink bzw. starten Sie das
Installationsprogram "C3Mgr_Setup_V.... .exe" und folgen Sie den
Anweisungen.
Für eine erfolgreiche Installation muss Ihr PC folgenden
Mindestsystemanforderungen entsprechen:
Windows NT 4.0 (Intel) mit Service Pack 6, Windows 2000 (Service Pack 4
!
empfohlen) oder Windows XP.
Administratorrechte* auf dem System
!
Microsoft Internet Explorer 4.01 (SP2) oder höher
!
Pentium-PC (600 MHz oder schneller empfohlen)
!
128 MB RAM (256 MB empfohlen)
!
Super VGA-Monitor (mit Bildschirmauflösung von mindestens 800 x 600,
!
Einstellung: Kleine Schriftarten)
Erforderliche Festplattenkapazität:
!
CD-Installation: 350MB vor der Installation, 200MB nach Beendigung der
!
Installation
Über ein RS232-Kabel ( SSK1 (siehe Seite 471)) wird Ihr PC mit Compax3
verbunden (COM 1/2-Schnittstelle am PC nach X10 Compax3).
Starten Sie den Compax3 ServoManager und stellen Sie die gewählte Schnittstelle
ein - im Menü Optionen:Port (RS232) COM 1 oder COM 2.
Im Menübaum unter Geräteauswahl können Sie den Gerätetyp des
angeschlossenen Geräte einlesen (Online Geräteidentifikation) oder ein Gerätetyp
auswählen (Geräteauswahl-Wizard).
Mit einem Doppelklick auf "Konfiguration" wird nun der Konfigurations-Wizard
gestartet. Dieser führt Sie durch alle Eingabefenster der Konfiguration.
In den nachfolgenden Kapiteln werden die Eingabegrößen beschrieben, und
zwar in der Reihenfolge, in der Sie vom Konfigurations-Wizard abgefragt
Wählen Sie aus, mit welcher Netzspannung Compax3 betrieben wird.
Dies hat Einfluß auf die nachfolgend zur Auswahl stehenden Motoren.
190-120108N6 C3IxxT40 Dezember 2005
Inbetriebnahme Compax3
werden.
67
