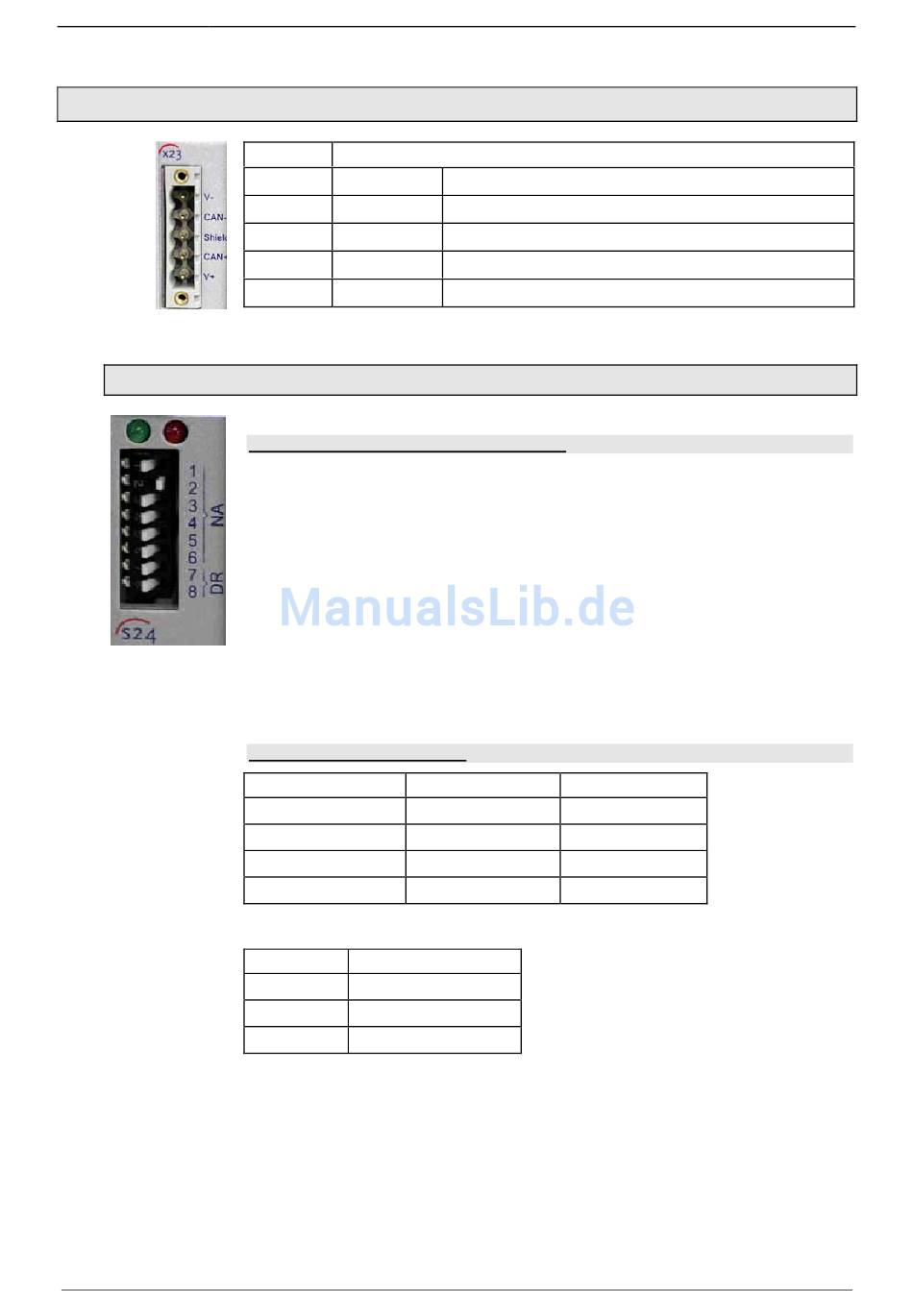

3.1.13. DeviceNet Stecker X23

3.1.13.1
Pin X23 DeviceNet (Open Plug Phoenix MSTB 2.5/5-GF5.08 ABGY AU)
1 V-
2 CAN-
3 Shield
4 CAN+
5 V+
Ein Gegenstecker ist im Lieferumfang enthalten.

Bus-Adresse einstellen

Adress - Einstellung (NA: Node Address)
Wertigkeit:
1: 2 ; 2: 2 ; 3: 2 ; ... 6: 2
0 1 2 5
Einstellung:
links: OFF
rechts: ON
(im Bild ist die Adresse 2 eingestellt)
Wertebereich: 1 ... 63
Adresse 0 wird intern auf Adresse 63 eingestellt.
Data Rate -Einstellung (DR):
Data Rate [kBit/s] S24_7
125 links: OFF
250 links: OFF
500 rechts: ON
reserviert rechts: ON
Beachten Sie, dass die maximale Verbindungslänge von der Data Rate abhängig
ist:
Data Rate maximale Länge
500kbit/s 100m
250kbit/s 250m
125kbit/s 500m
190-120108N6 C3IxxT40 Dezember 2005
Masse
CAN Low
Schirm
CAN High
nicht erforderlich, Versorgung erfolgt intern
reserviert
S24_8
links: OFF
rechts: ON
links: OFF
rechts: ON
