Parker EME

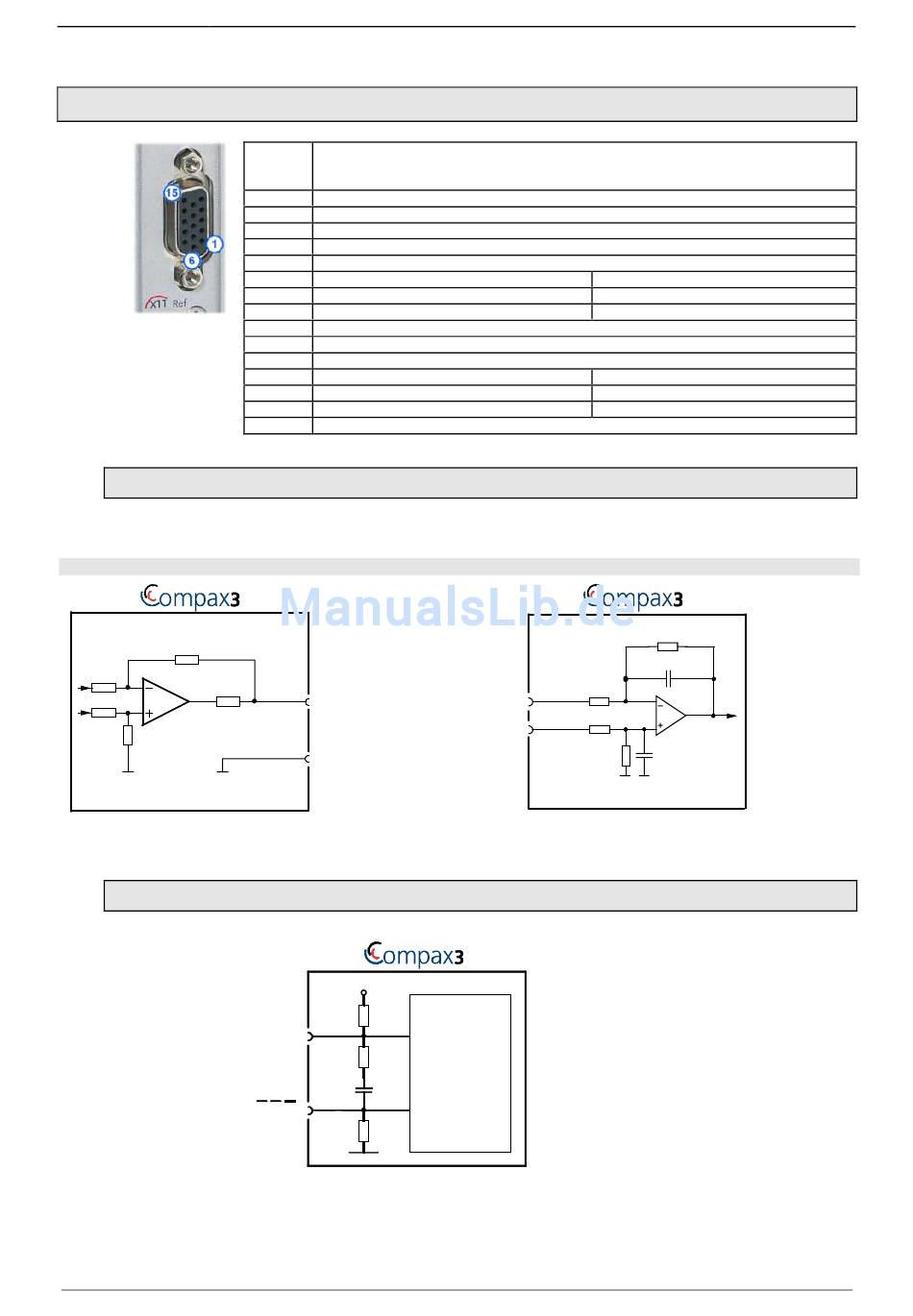

3.1.9.

Analog / Encoder (Stecker X11)

3.1.9.1
Ausgang
332 Ω
+/-10V/1mA
(max: 3mA)
3.1.9.2
Pin X11 Reference
High Density Sub D
1 +24V (Ausgang für Encoder) max. 70mA
2 Ain1 -: analoger Eingang - (14Bit; max. +/-10V)
3 D/A-Monitor Kanal 1 (±10V, 8Bit Auflösung)
4 D/A-Monitor Kanal 0 (±10V, 8Bit Auflösung)
5 +5V (Ausgang für Encoder) max. 150mA
6 - Eingang Schritte RS422 (5V - Pegel)
7 + Eingang Schritte RS422 (5V - Pegel)
8 + Eingang Richtung RS422 (5V - Pegel)
9 Ain0 +: analoger Eingang + (14Bit; max. +/-10V)
10 Ain1 +: analoger Eingang + (14Bit; max. +/-10V)
11 Ain0 -: analoger Eingang - (14Bit; max. +/-10V)
12 - Eingang Richtung RS422 (5V - Pegel)
13 reserviert
14 reserviert
15 GND

Beschaltung der analogen Schnittstellen

X11/4
X11/3
X11/15
Ain1 (X11/10 und X11/2) hat die gleiche Beschaltung!

Beschaltung der Encoder - Schnittstelle

+5V
Ω
1 K
A B N
Ω
121
10nF
A B N
Ω
1K
GND
190-120108N6 C3IxxT40 Dezember 2005
Eingang
10K
X11/9
Ain+
10K
Ain-
X11/11
2.2K
RS422
Transceiver
Gerätebeschreibung Compax3
A/ (Encoder- Eingang / -Nachbildung)
A (Encoder- Eingang / -Nachbildung)
B (Encoder- Eingang / -Nachbildung)
B/ (Encoder- Eingang / -Nachbildung)
N/ (Encoder- Eingang / -Nachbildung)
N (Encoder- Eingang / -Nachbildung)
2.2K
Ω
10nF
Ω
Ω
10nF
Ω
37
