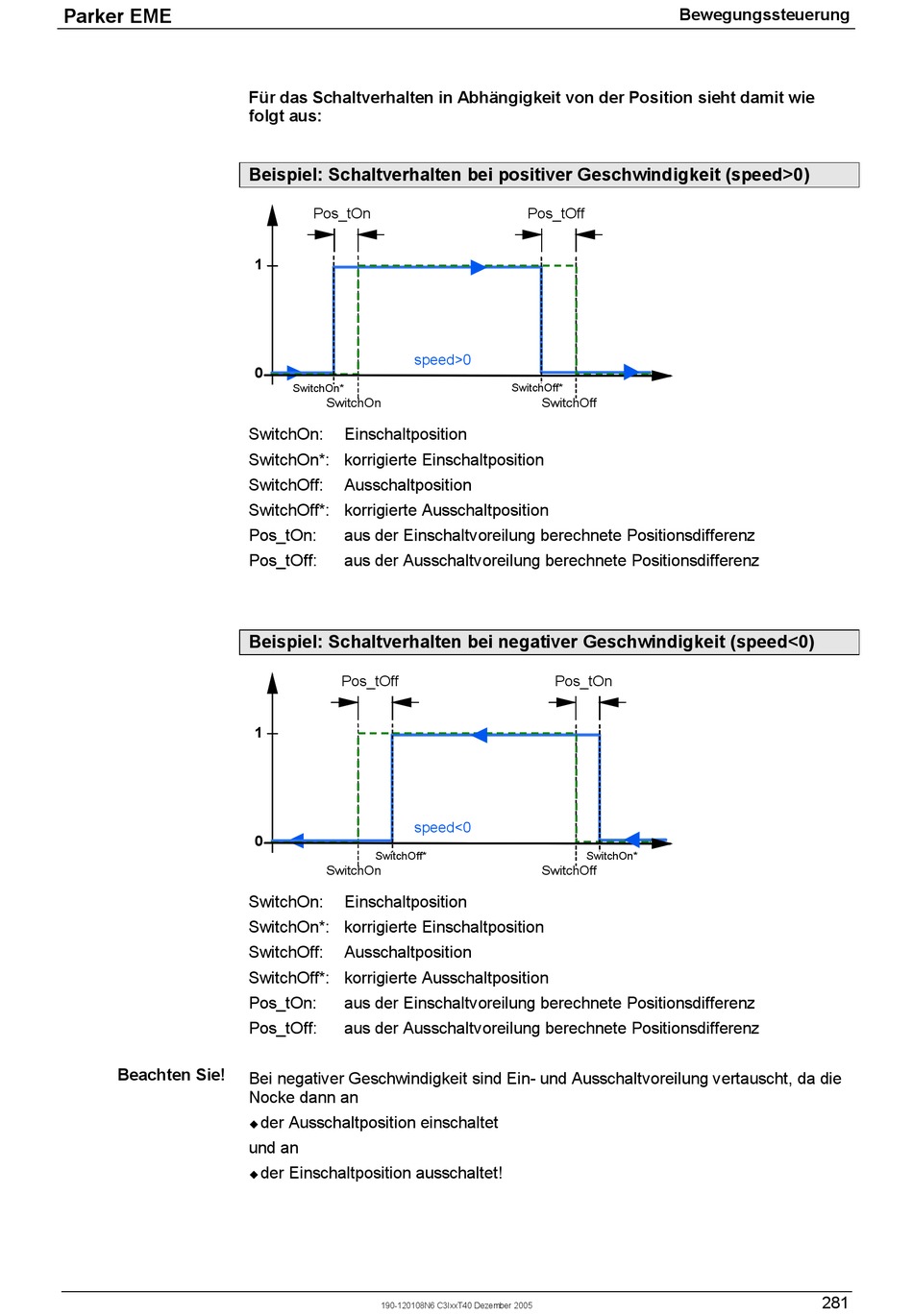

Für das Schaltverhalten in Abhängigkeit von der Position sieht damit wie
folgt aus:
Beispiel: Schaltverhalten bei positiver Geschwindigkeit (speed>0)
Pos_tOn
1
speed>0
0
SwitchOn*
SwitchOn
SwitchOn: Einschaltposition
SwitchOn*: korrigierte Einschaltposition
SwitchOff: Ausschaltposition
SwitchOff*: korrigierte Ausschaltposition
Pos_tOn: aus der Einschaltvoreilung berechnete Positionsdifferenz
Pos_tOff: aus der Ausschaltvoreilung berechnete Positionsdifferenz
Beispiel: Schaltverhalten bei negativer Geschwindigkeit (speed<0)
Pos_tOff
1
speed<0
0
SwitchOff*
SwitchOn
SwitchOn: Einschaltposition
SwitchOn*: korrigierte Einschaltposition
SwitchOff: Ausschaltposition
SwitchOff*: korrigierte Ausschaltposition
Pos_tOn: aus der Einschaltvoreilung berechnete Positionsdifferenz
Pos_tOff: aus der Ausschaltvoreilung berechnete Positionsdifferenz
Bei negativer Geschwindigkeit sind Ein- und Ausschaltvoreilung vertauscht, da die
Nocke dann an
der Ausschaltposition einschaltet
!
und an
der Einschaltposition ausschaltet!
!
