Inbetriebnahme Compax3
86

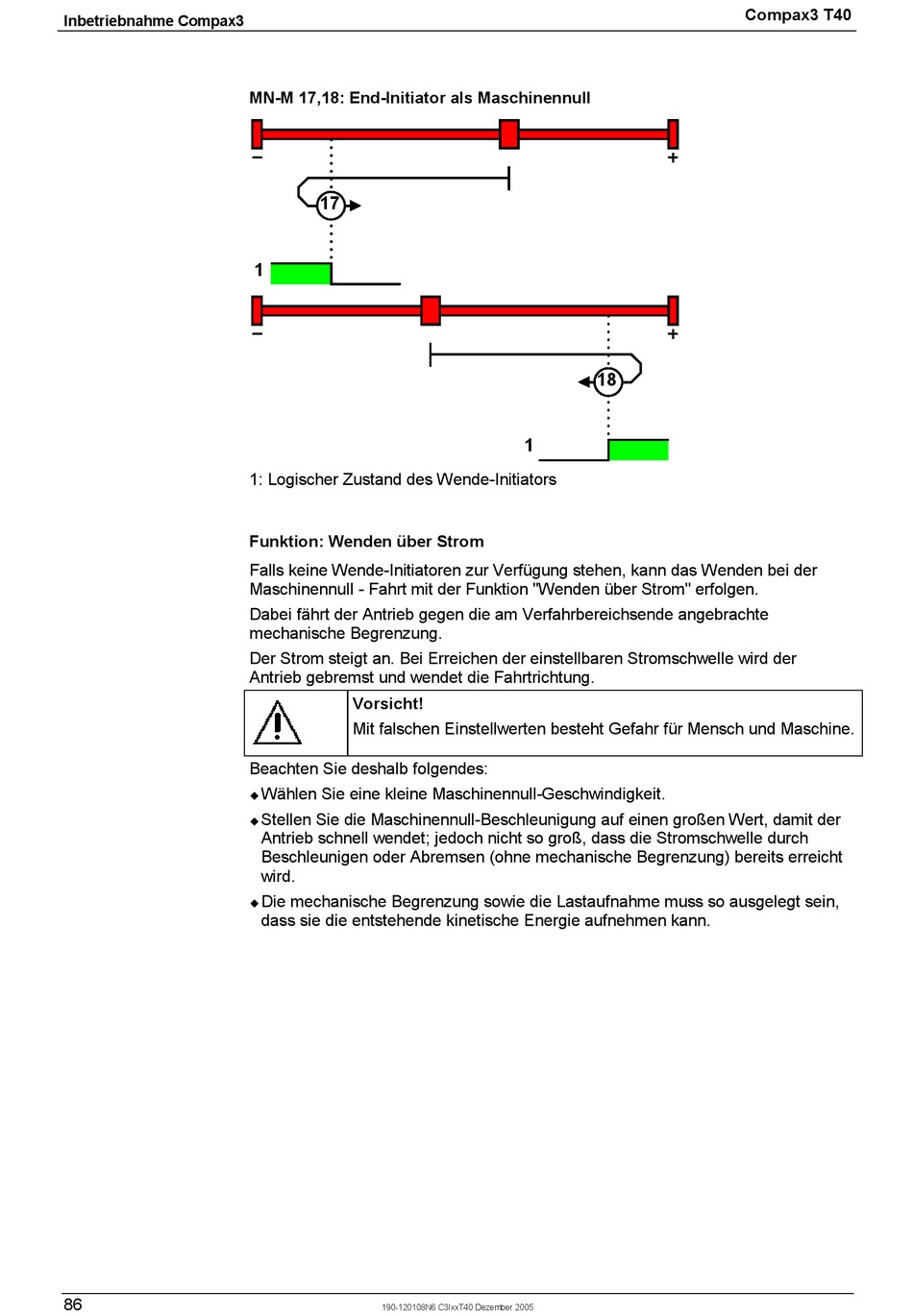

MN-M 17,18: End-Initiator als Maschinennull
17
1
1: Logischer Zustand des Wende-Initiators
Funktion: Wenden über Strom
Falls keine Wende-Initiatoren zur Verfügung stehen, kann das Wenden bei der
Maschinennull - Fahrt mit der Funktion "Wenden über Strom" erfolgen.
Dabei fährt der Antrieb gegen die am Verfahrbereichsende angebrachte
mechanische Begrenzung.
Der Strom steigt an. Bei Erreichen der einstellbaren Stromschwelle wird der
Antrieb gebremst und wendet die Fahrtrichtung.
Vorsicht!
Mit falschen Einstellwerten besteht Gefahr für Mensch und Maschine.
Beachten Sie deshalb folgendes:
Wählen Sie eine kleine Maschinennull-Geschwindigkeit.
!
Stellen Sie die Maschinennull-Beschleunigung auf einen großen Wert, damit der
!
Antrieb schnell wendet; jedoch nicht so groß, dass die Stromschwelle durch
Beschleunigen oder Abremsen (ohne mechanische Begrenzung) bereits erreicht
wird.
Die mechanische Begrenzung sowie die Lastaufnahme muss so ausgelegt sein,
!
dass sie die entstehende kinetische Energie aufnehmen kann.
190-120108N6 C3IxxT40 Dezember 2005
18
1
Compax3 T40
