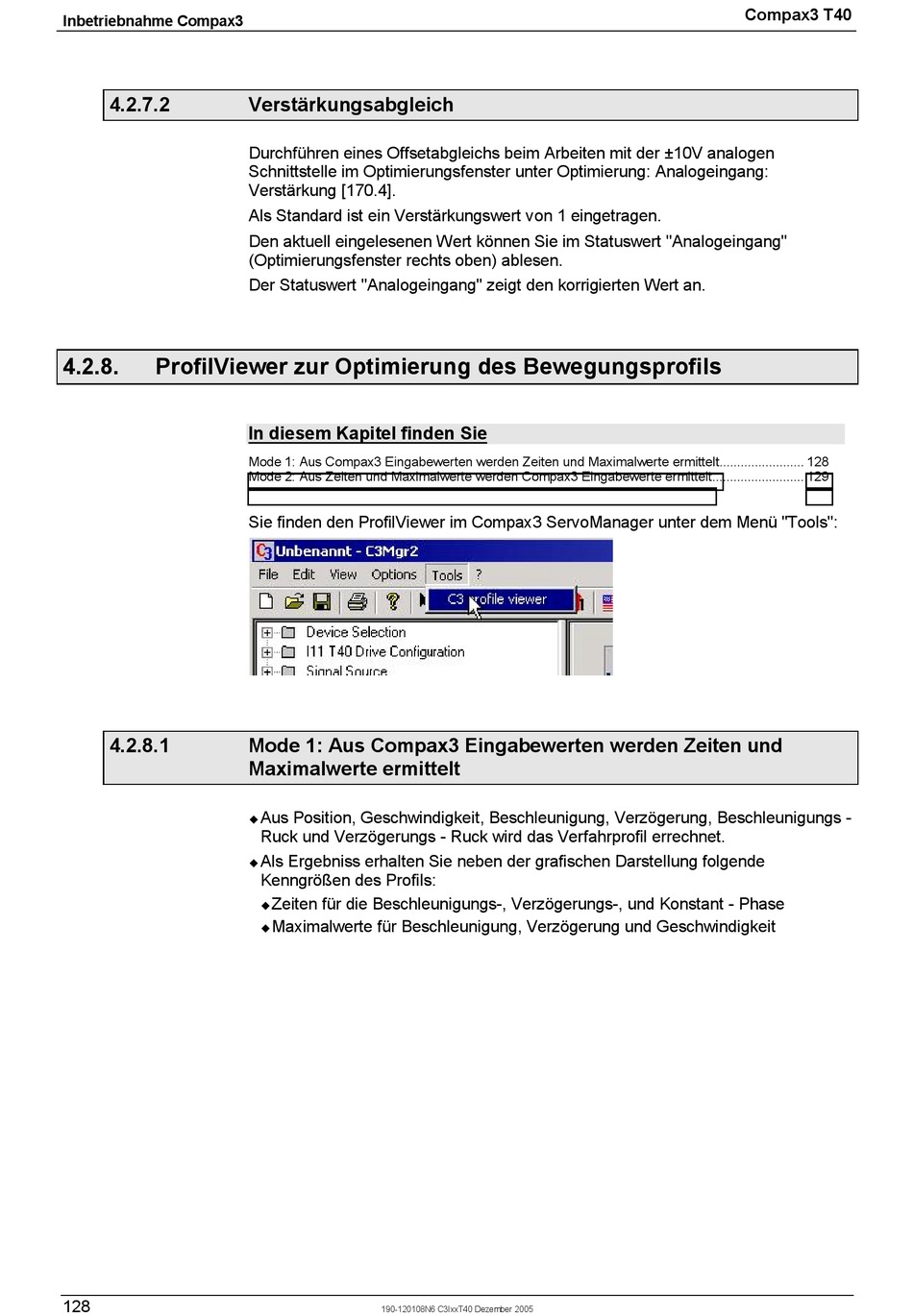

Inbetriebnahme Compax3
4.2.7.2
4.2.8.
ProfilViewer zur Optimierung des Bewegungsprofils
4.2.8.1
128
Verstärkungsabgleich
Durchführen eines Offsetabgleichs beim Arbeiten mit der ±10V analogen
Schnittstelle im Optimierungsfenster unter Optimierung: Analogeingang:
Verstärkung [170.4].
Als Standard ist ein Verstärkungswert von 1 eingetragen.
Den aktuell eingelesenen Wert können Sie im Statuswert "Analogeingang"
(Optimierungsfenster rechts oben) ablesen.
Der Statuswert "Analogeingang" zeigt den korrigierten Wert an.
In diesem Kapitel finden Sie
Mode 1: Aus Compax3 Eingabewerten werden Zeiten und Maximalwerte ermittelt........................ 128
Mode 2: Aus Zeiten und Maximalwerte werden Compax3 Eingabewerte ermittelt.......................... 129
Sie finden den ProfilViewer im Compax3 ServoManager unter dem Menü "Tools":
Mode 1: Aus Compax3 Eingabewerten werden Zeiten und
Maximalwerte ermittelt
Aus Position, Geschwindigkeit, Beschleunigung, Verzögerung, Beschleunigungs -
!
Ruck und Verzögerungs - Ruck wird das Verfahrprofil errechnet.
Als Ergebniss erhalten Sie neben der grafischen Darstellung folgende
!
Kenngrößen des Profils:
Zeiten für die Beschleunigungs-, Verzögerungs-, und Konstant - Phase
!
Maximalwerte für Beschleunigung, Verzögerung und Geschwindigkeit
!
190-120108N6 C3IxxT40 Dezember 2005
Compax3 T40
