Gerätebeschreibung Compax3
3.3.2.2
58

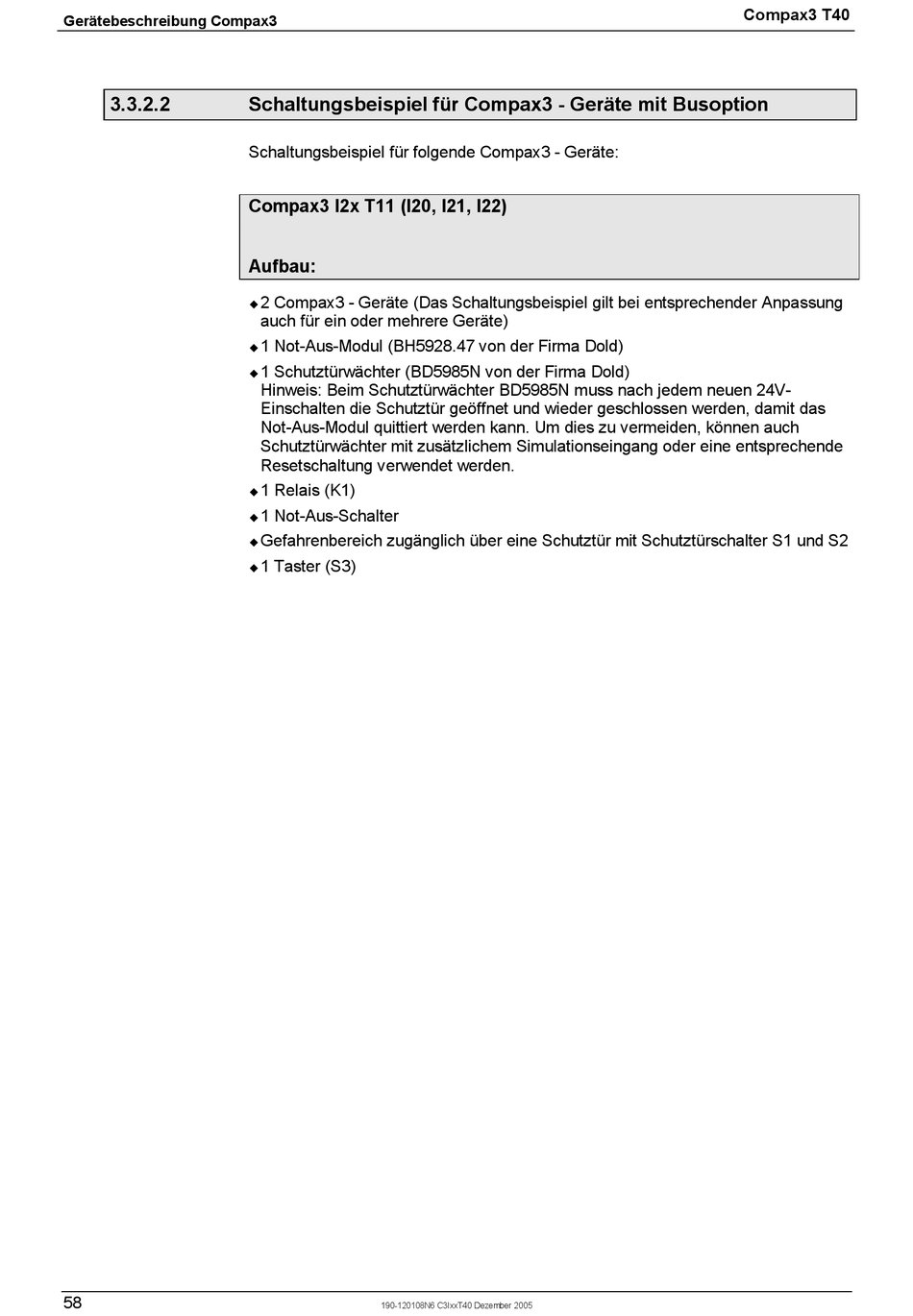

Schaltungsbeispiel für Compax3 - Geräte mit Busoption
Schaltungsbeispiel für folgende Compax3 - Geräte:
Compax3 I2x T11 (I20, I21, I22)
Aufbau:
2 Compax3 - Geräte (Das Schaltungsbeispiel gilt bei entsprechender Anpassung
!
auch für ein oder mehrere Geräte)
1 Not-Aus-Modul (BH5928.47 von der Firma Dold)
!
1 Schutztürwächter (BD5985N von der Firma Dold)
!
Hinweis: Beim Schutztürwächter BD5985N muss nach jedem neuen 24V-
Einschalten die Schutztür geöffnet und wieder geschlossen werden, damit das
Not-Aus-Modul quittiert werden kann. Um dies zu vermeiden, können auch
Schutztürwächter mit zusätzlichem Simulationseingang oder eine entsprechende
Resetschaltung verwendet werden.
1 Relais (K1)
!
1 Not-Aus-Schalter
!
Gefahrenbereich zugänglich über eine Schutztür mit Schutztürschalter S1 und S2
!
1 Taster (S3)
!
190-120108N6 C3IxxT40 Dezember 2005
Compax3 T40
