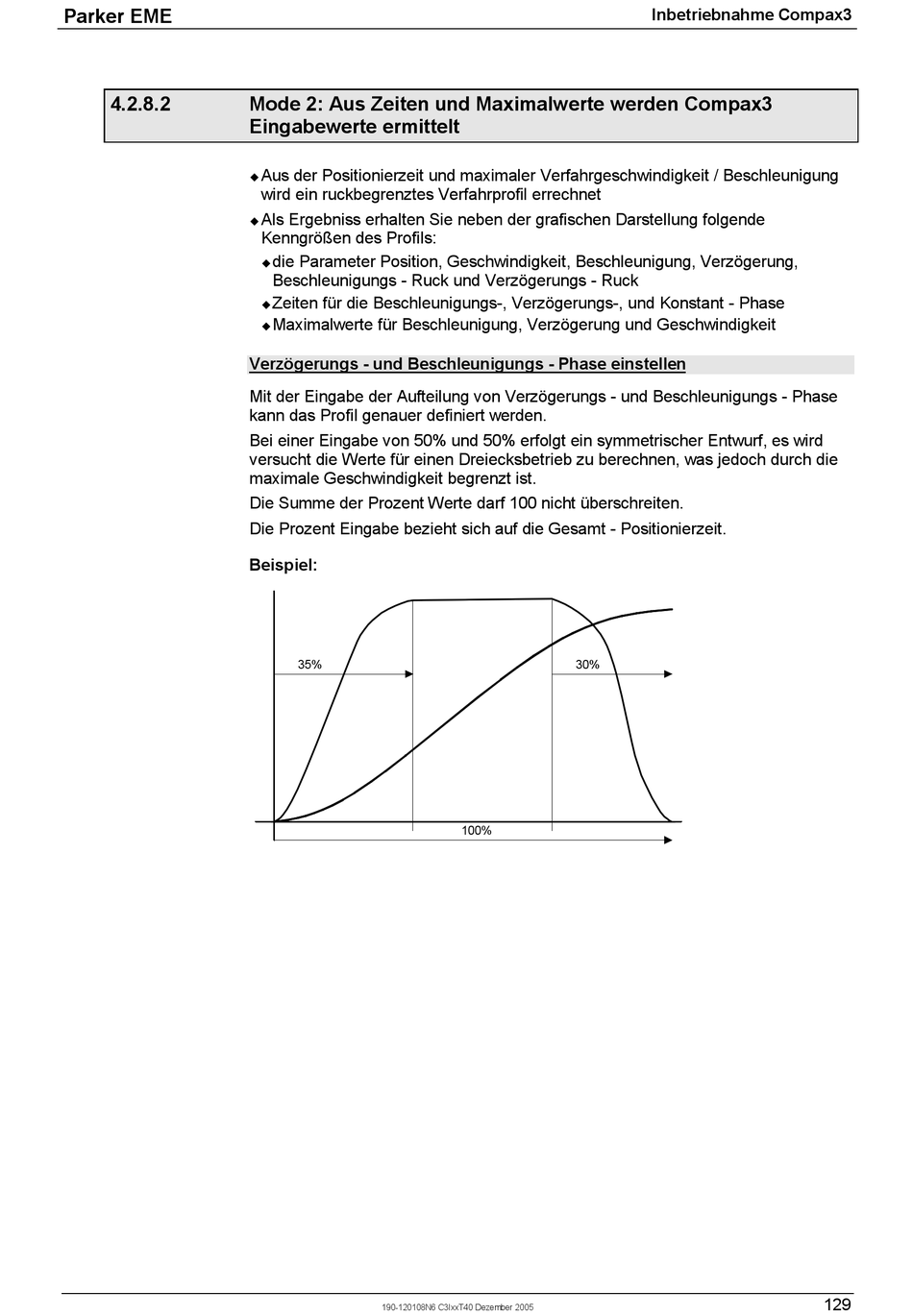

4.2.8.2
Mode 2: Aus Zeiten und Maximalwerte werden Compax3
Eingabewerte ermittelt
Aus der Positionierzeit und maximaler Verfahrgeschwindigkeit / Beschleunigung
!
wird ein ruckbegrenztes Verfahrprofil errechnet
Als Ergebniss erhalten Sie neben der grafischen Darstellung folgende
!
Kenngrößen des Profils:
die Parameter Position, Geschwindigkeit, Beschleunigung, Verzögerung,
!
Beschleunigungs - Ruck und Verzögerungs - Ruck
Zeiten für die Beschleunigungs-, Verzögerungs-, und Konstant - Phase
!
Maximalwerte für Beschleunigung, Verzögerung und Geschwindigkeit
!
Verzögerungs - und Beschleunigungs - Phase einstellen
Mit der Eingabe der Aufteilung von Verzögerungs - und Beschleunigungs - Phase
kann das Profil genauer definiert werden.
Bei einer Eingabe von 50% und 50% erfolgt ein symmetrischer Entwurf, es wird
versucht die Werte für einen Dreiecksbetrieb zu berechnen, was jedoch durch die
maximale Geschwindigkeit begrenzt ist.
Die Summe der Prozent Werte darf 100 nicht überschreiten.
Die Prozent Eingabe bezieht sich auf die Gesamt - Positionierzeit.
Beispiel:
35%
190-120108N6 C3IxxT40 Dezember 2005
30%
100%
