Parker EME
Hinweis:
Zeitliche Genauigkeit der Signalerfassung: <1µs
!
TriggerInput: Trigger-Eingang:
!
Über die Konstanten "TouchProbeInput0" ... "TouchProbeInput7" (X12/6 -
X12/14) wird der Trigger - Signal - Eingang gewählt.
Achtung!
!
Es darf nur max. 1 Instanz des Bausteins aktiv sein, weil die Hardware-
Ressourcen nur einmal zur Verfügung stehen!
Mehrere Instanzen, die nacheinander aktiviert werden, sind erlaubt.
Execute : BOOL
Abort : BOOL
TriggerInput : INT
FallingEdge : BOOL
ExpectedValue : REAL
Tolerance : REAL
StartIgnore : REAL
StopIgnore : REAL
EnableIgnoreZone : BOOL
SignalSource : Pointer
Axis : (Var_IN_OUT)
190-120108N6 C3IxxT40 Dezember 2005

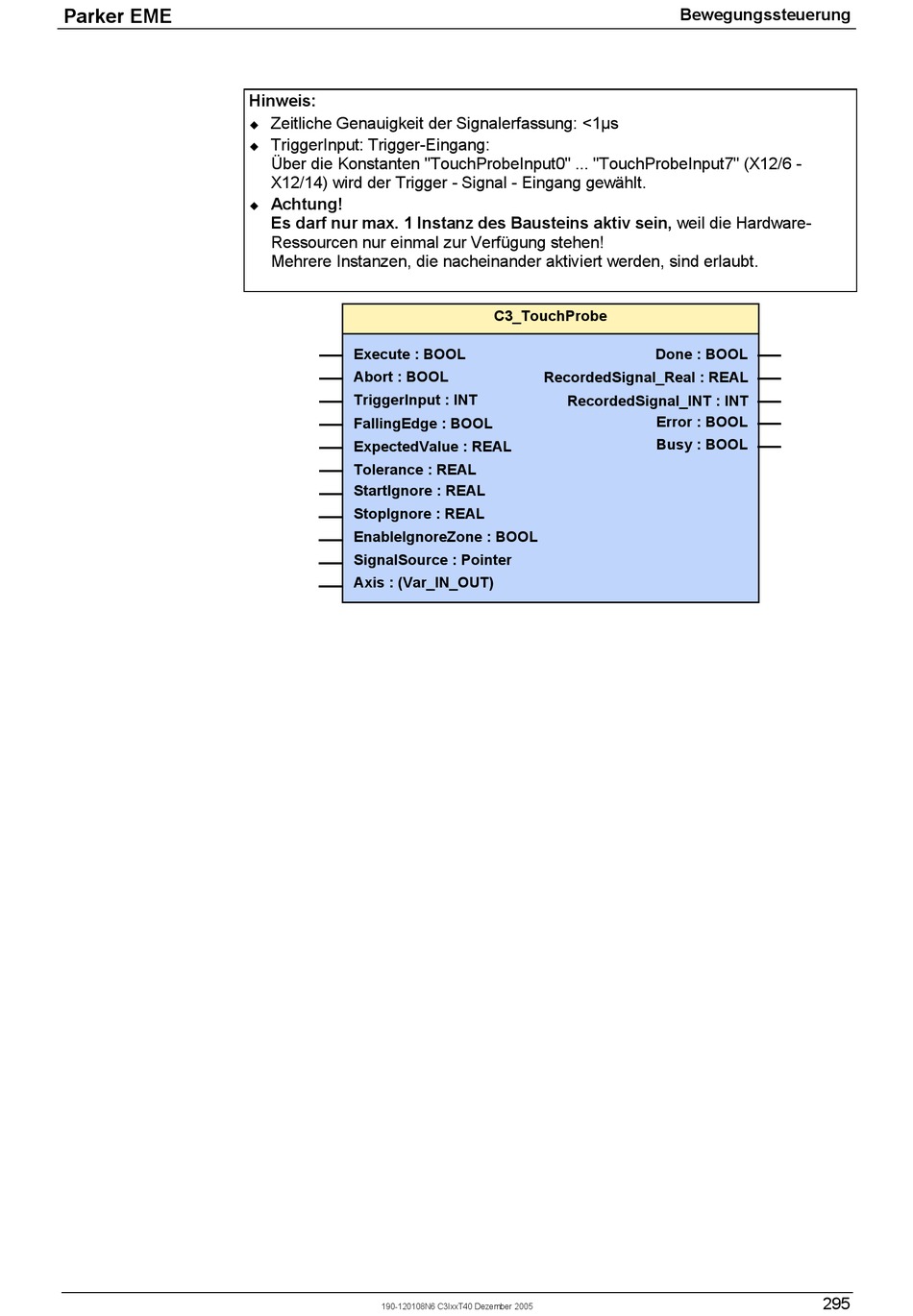

C3_TouchProbe
Done : BOOL
RecordedSignal_Real : REAL
RecordedSignal_INT : INT
Error : BOOL
Busy : BOOL
Bewegungssteuerung
295
