2.4.1 Anheben des Roboters mit Rundschlingen

2.4 Vor-Ort-Installation

2.4.1 Anheben des Roboters mit Rundschlingen
Einleitung
Verwenden Sie beim Anheben des Roboters Rundschlingen und einen
Traversenkran.
Das Anheben von hängend montierten Robotern wird in der Hebeanweisung
beschrieben, die mit dem Drehwerkzeug, Artikelnummer 3HAC034766-001 geliefert
wird. Siehe
Erforderliche Ausrüstung
Geräte
Traversenkran
Rundschlingen (2 Stück)
Anheben

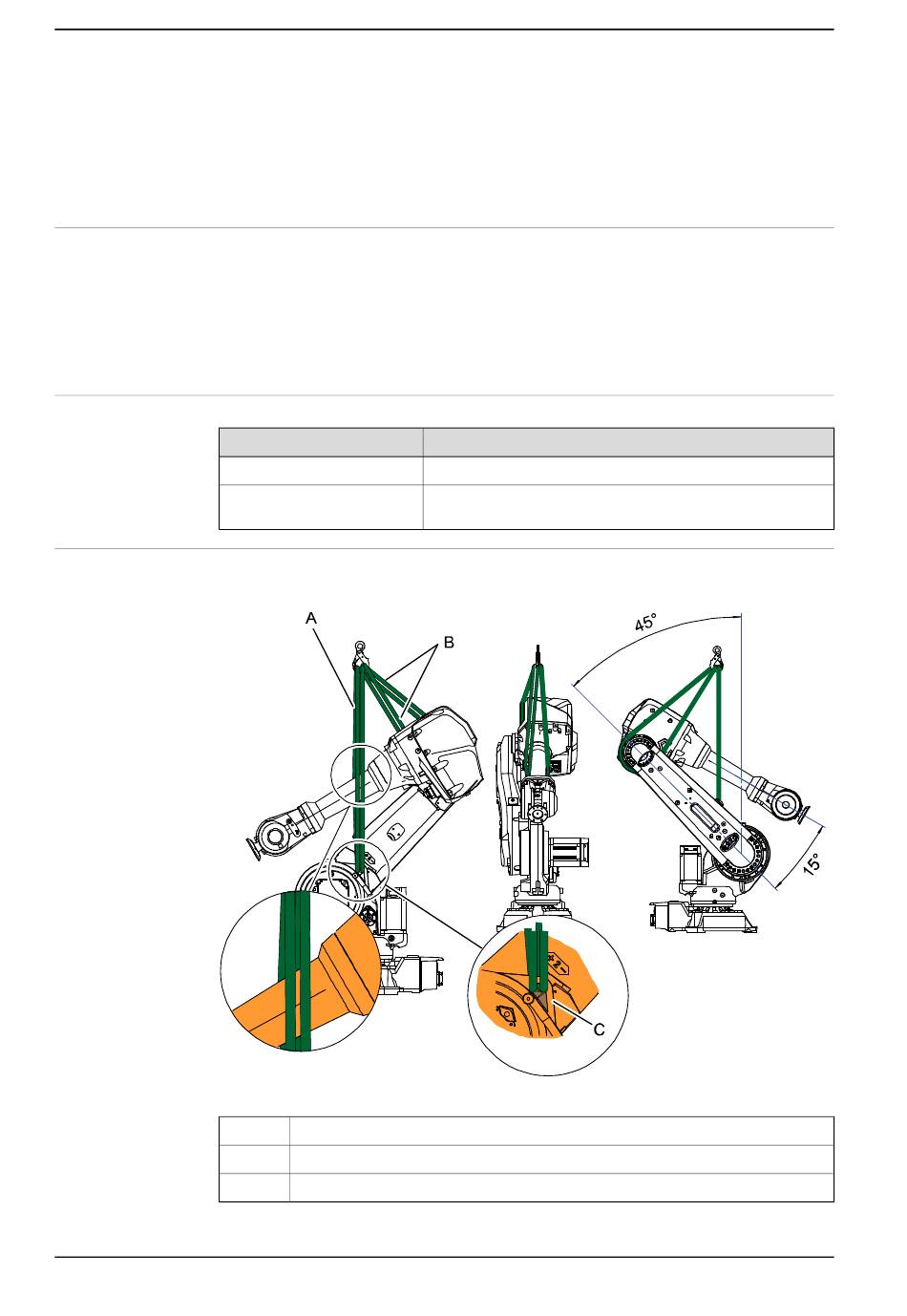

Befestigen Sie die Rundschlingen wie in der Abbildung gezeigt.
xx0800000262
A
B
C
Fortsetzung auf nächster Seite
66
Anheben und Drehen eines hängend montierten Roboters auf Seite
Hinweis
Hebekapazität 1.000 kg (max. Last bei 90°)
•
•
Rundschlinge, U-förmig gefaltet durch den Hebeanschlag gezogen
Rundschlinge, U-förmig gefaltet um Getriebe Achse 3 gelegt
Hebeanschlag
© Copyright 2013-2018 ABB. Alle Rechte vorbehalten.
Hebekapazität/Rundschlinge: 1 000 kg
Länge: 2 m
Produkthandbuch - IRB 4600 Foundry Prime
69.
3HAC040585-003 Revision: M
