5 Kalibrierung
5.4.3 Installationsorte der Kalibrierungswerkzeuge
5.4.3 Installationsorte der Kalibrierungswerkzeuge
Lage der befestigten Kalibriereinheit
In diesem Abschnitt wird erläutert, wie der Roboter mit Einbauelementen für die
Kalibrierungswerkzeuge für Axis Calibration (feste Kalibrierstifte und/oder Buchsen)
ausgestattet wird. Die installierten Kalibrierungswerkzeuge werden nicht dargestellt.
Ein fester Kalibrierstift und eine Buchse für das bewegliche Kalibrierwerkzeug
befinden sich wie folgt auf jeder Achse.
Wenn nicht ausreichend Platz auf einer Achse vorhanden ist, um einen festen
Kalibrierstift zu installieren, ist die Achse stattdessen mit zwei Buchsen für die
Installation von zwei Kalibrierwerkzeugen ausgestattet, wenn die Kalibrierung
durchgeführt wird. Dies wird in der Abbildung gezeigt.

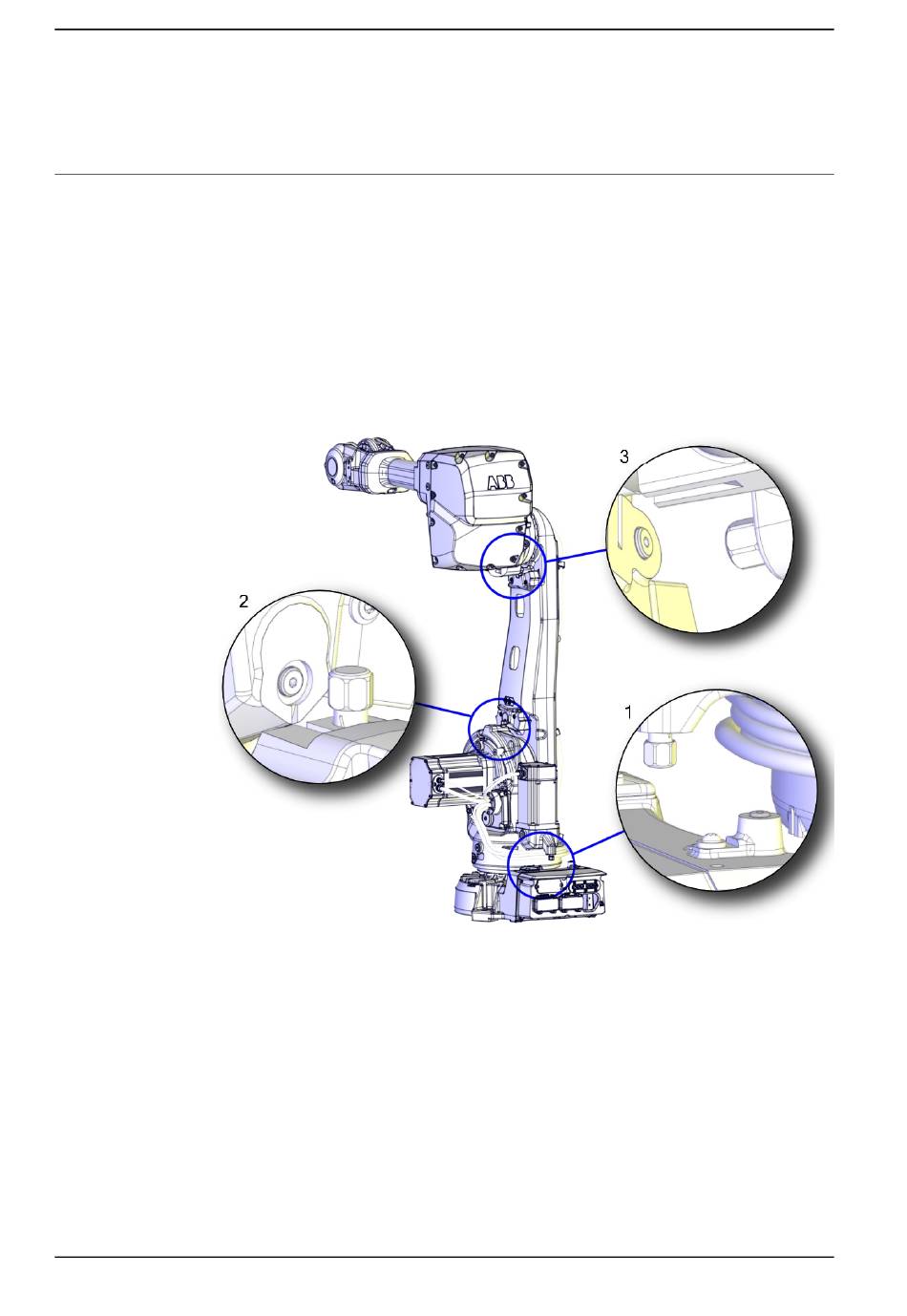

xx1600000641
Fortsetzung auf nächster Seite
392
© Copyright 2013-2018 ABB. Alle Rechte vorbehalten.
Produkthandbuch - IRB 4600 Foundry Prime
3HAC040585-003 Revision: M
