ABB ROBOTICS IRB 4600 Foundry Prime Produkthandbuch Seite 166

3 Wartung
3.5.2 Ölwechsel, Getriebe Achse 1 an stehend montierten Robotern
Fortsetzung
4
5
6
Fortsetzung auf nächster Seite
166

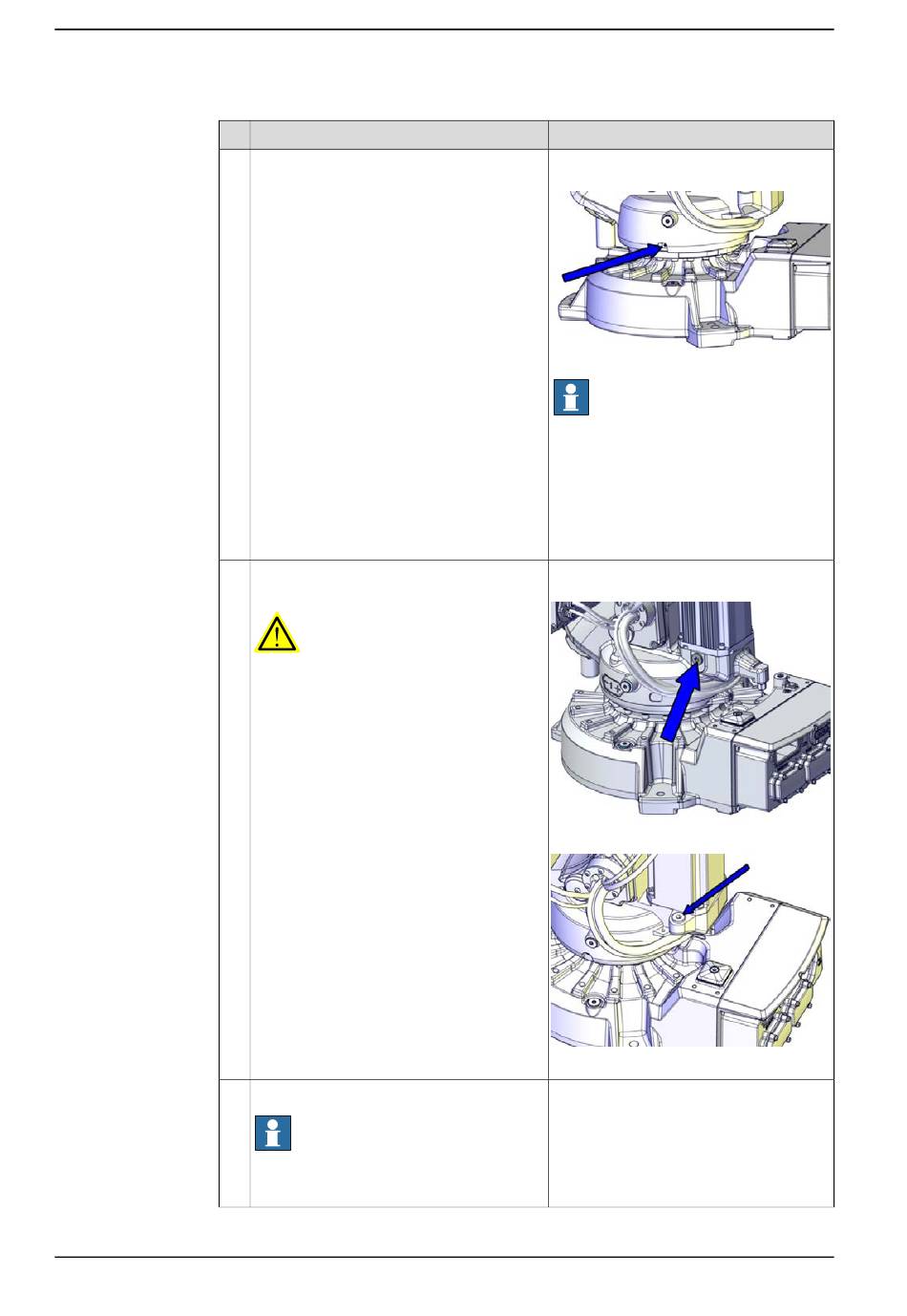

Aktion
• Stellen Sie einen Ölauffangbehälter
so nahe wie möglich an die Ablassöff-
nung des Getriebes.
• Tauschen Sie den Ölstopfen zum
Ablassen schnell durch einen Nippel
(M10x1.5) aus, an den ein Ablass-
schlauch angebracht ist und schlie-
ßen Sie den Ölgeber an.
Entfernen Sie den Ölstopfen der Ventilati-
onsöffnung.
WARNUNG
Wenn der Ölstopfen zum Entlüften während
des Betriebs des Ölgebers nicht geöffnet
ist, besteht die Gefahr, dass wichtige Kom-
ponenten im Getriebe beschädigt werden!
Ziehen Sie das Öl mit dem Ölgeber heraus.
Hinweis
Nach dem Ablassen verbleibt noch etwas
Öl im Getriebe.
© Copyright 2013-2018 ABB. Alle Rechte vorbehalten.
Hinweis
Der Behälter muss so groß sein, dass er
das gesamte Öl aufnehmen kann.
xx1800001138
Hinweis
Das Ablassen des Öls braucht Zeit.
Der Zeitaufwand hängt von der Tempera-
tur des Öls ab.
Ein Beispiel für einen Ölgeber finden Sie
im folgenden Abschnitt:
• Art der Schmierung in Getrieben
auf Seite 161
Verschiedene Positionen aufgrund unter-
schiedlicher Ausführungen:
xx1800001137
xx1800001139
Produkthandbuch - IRB 4600 Foundry Prime
3HAC040585-003 Revision: M
