8
9
10
Produkthandbuch - IRB 4600 Foundry Prime
3HAC040585-003 Revision: M
Aktion

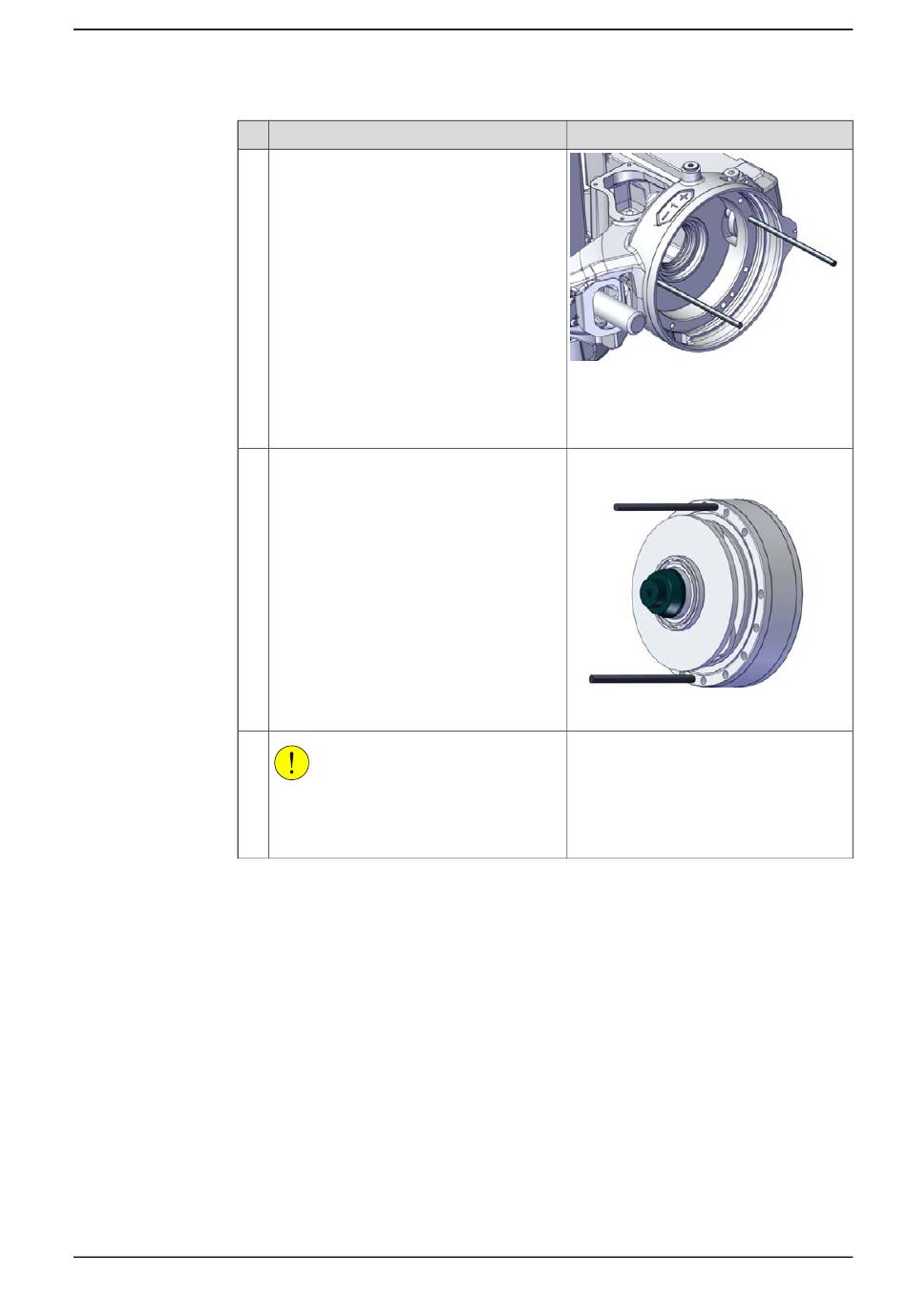

Bringen Sie zwei Führungsstifte an den
Rahmen an.
Bringen Sie die Führung für das Getriebe
auf der Oberseite des Schutzrohrs an.
So wird die Radialdichtung während des
Wiedereinbaus vor Schäden geschützt
VORSICHT
Das Getriebe wiegt 27 kg.
Alle Hebevorrichtungen müssen entspre-
chend dimensioniert sein!
© Copyright 2013-2018 ABB. Alle Rechte vorbehalten.
4.8.1 Austauschen von Getriebe Achse 1
Hinweis
xx1800000793
Führungsstift, M8x150: 3HAC15520-2
Verwenden Sie Führungsstifte immer
paarweise!
Handbuch für Reduktionsgetriebe:
3HACxxx.
xx1800000795
Fortsetzung auf nächster Seite
4 Reparatur
Fortsetzung
