4 Reparatur
4.4.1 Entfernen des kompletten Oberarms
Fortsetzung

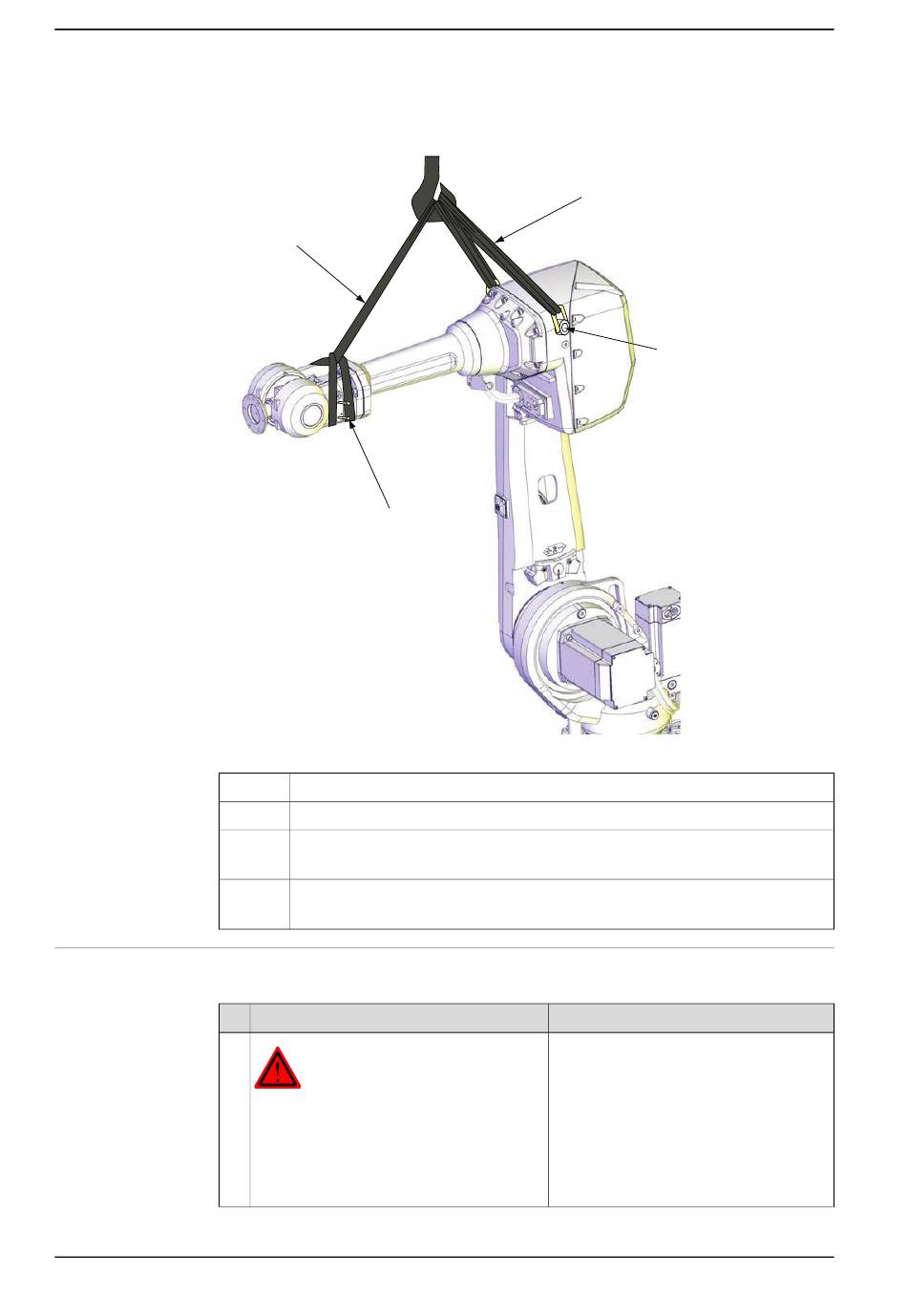

Anbringen der Rundschlingen am Oberarm
xx1100000567
A
B
C
D
Einbauen des kompletten Oberarms
Gehen Sie wie folgt vor, um den kompletten Oberarm einzubauen.
1
Fortsetzung auf nächster Seite
288
C
A
Schrauben, die verhindern, dass die Rundschlinge verrutscht, 2 St.
Drehender Hebepunkt, 2 St.
Rundschlinge um Handgelenkeinheit
Länge: 1,5 m
Rundschlinge am Armgehäuse, 2 St.
Länge: 1,5 m
Aktion
GEFAHR
Unterbrechen Sie sämtliche:
• Stromversorgung
• pneumatische Druckversorgung
zum Roboter vor dem Betreten des Arbeits-
bereichs des Roboters.
© Copyright 2013-2018 ABB. Alle Rechte vorbehalten.
D
B
Hinweis
Produkthandbuch - IRB 4600 Foundry Prime
3HAC040585-003 Revision: M
