Überprüfen des Ölstands, Getriebe Achse 1 (Bodenmontage)
Gehen Sie wie folgt vor, um den Ölstand im Getriebe Achse 1 zu prüfen, wenn der
Roboter am Boden montiert ist.
1
2
3
4
5
Produkthandbuch - IRB 4600 Foundry Prime
3HAC040585-003 Revision: M
Aktion
WARNUNG
Die Handhabung von Getriebeöl birgt meh-
rere Sicherheitsrisiken. Bevor Sie fortfahren,
lesen Sie die Sicherheitsinformationen im
Abschnitt Sicherheitsrisiken bei der Arbeit
mit Getriebeschmiermitteln (Öl oder Fett)
auf Seite 40.
GEFAHR
Unterbrechen Sie sämtliche:
• Stromversorgung
• pneumatische Druckversorgung
zum Roboter vor dem Betreten des Arbeits-
bereichs des Roboters.
VORSICHT
Das Getriebe weist möglicherweise einen
Überdruck auf, der gefährlich sein kann.
Öffnen Sie den Ölstopfen vorsichtig, um
den Überdruck abzulassen.
Öffnen Sie den Ölstopfen, Inspektion.
Alte Ausführung:
Messen Sie den Ölstand, indem Sie in die
Inspektionsöffnung des Ölstopfens schau-
en.
Erforderlicher Ölstand:
• 0 - 5 mm, bis zur Unterkante der Öl-
stopfenöffnung der Inspektionsöff-
nung.
© Copyright 2013-2018 ABB. Alle Rechte vorbehalten.

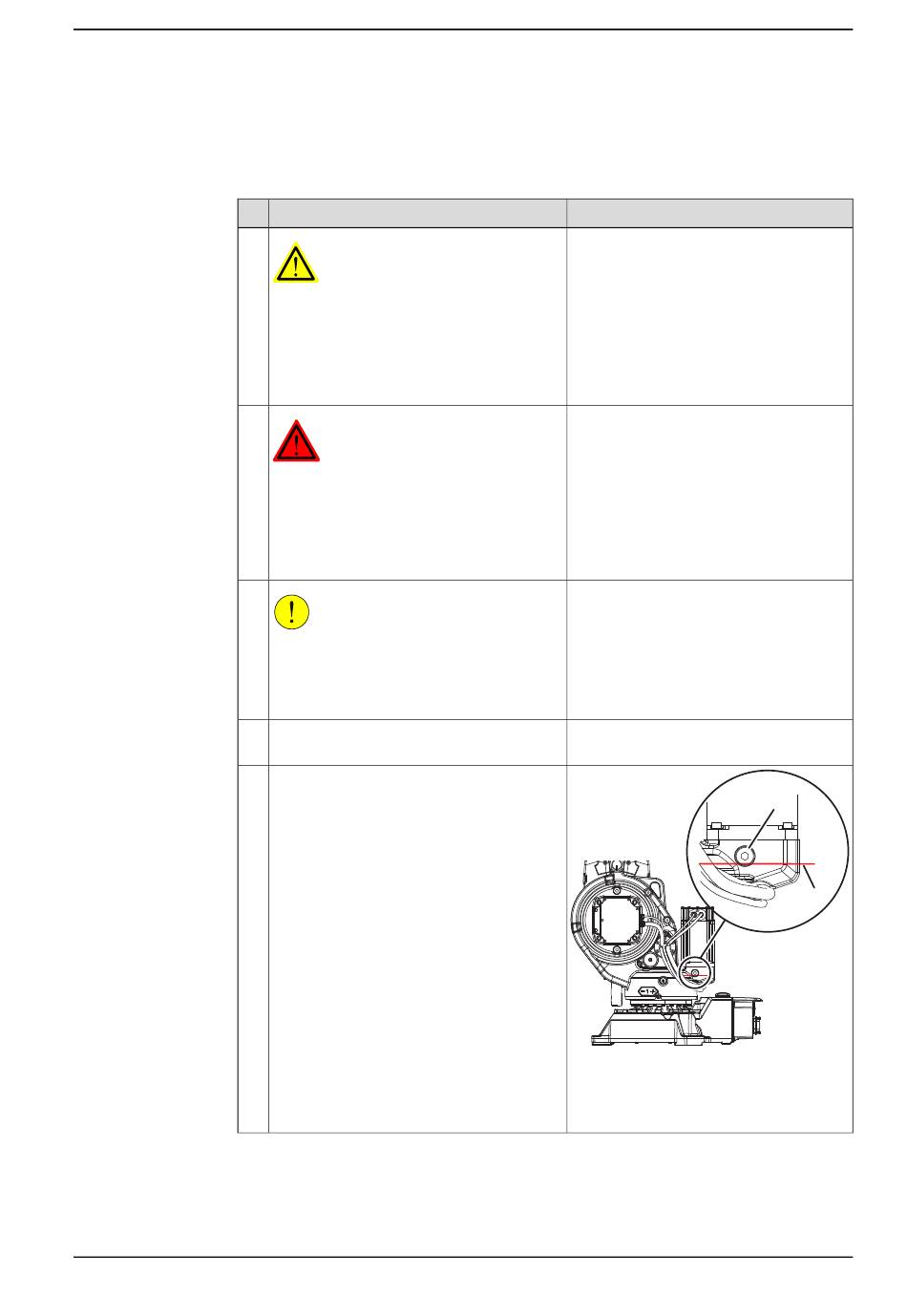

3.4.1 Überprüfung des Ölstands, Getriebe Achse 1
Hinweis
Siehe Sitz der Ölstopfen (Bodenmontage)
auf Seite 122.
xx1200000859
Teile:
A Ölstopfen, Inspektion
B Ungefährer Ölstand
Fortsetzung auf nächster Seite
3 Wartung
Fortsetzung
A
B
