ABB ROBOTICS IRB 4600 Foundry Prime Produkthandbuch Seite 218

4 Reparatur
4.3.1 Ausbauen des kompletten Kabelbaums
Fortsetzung

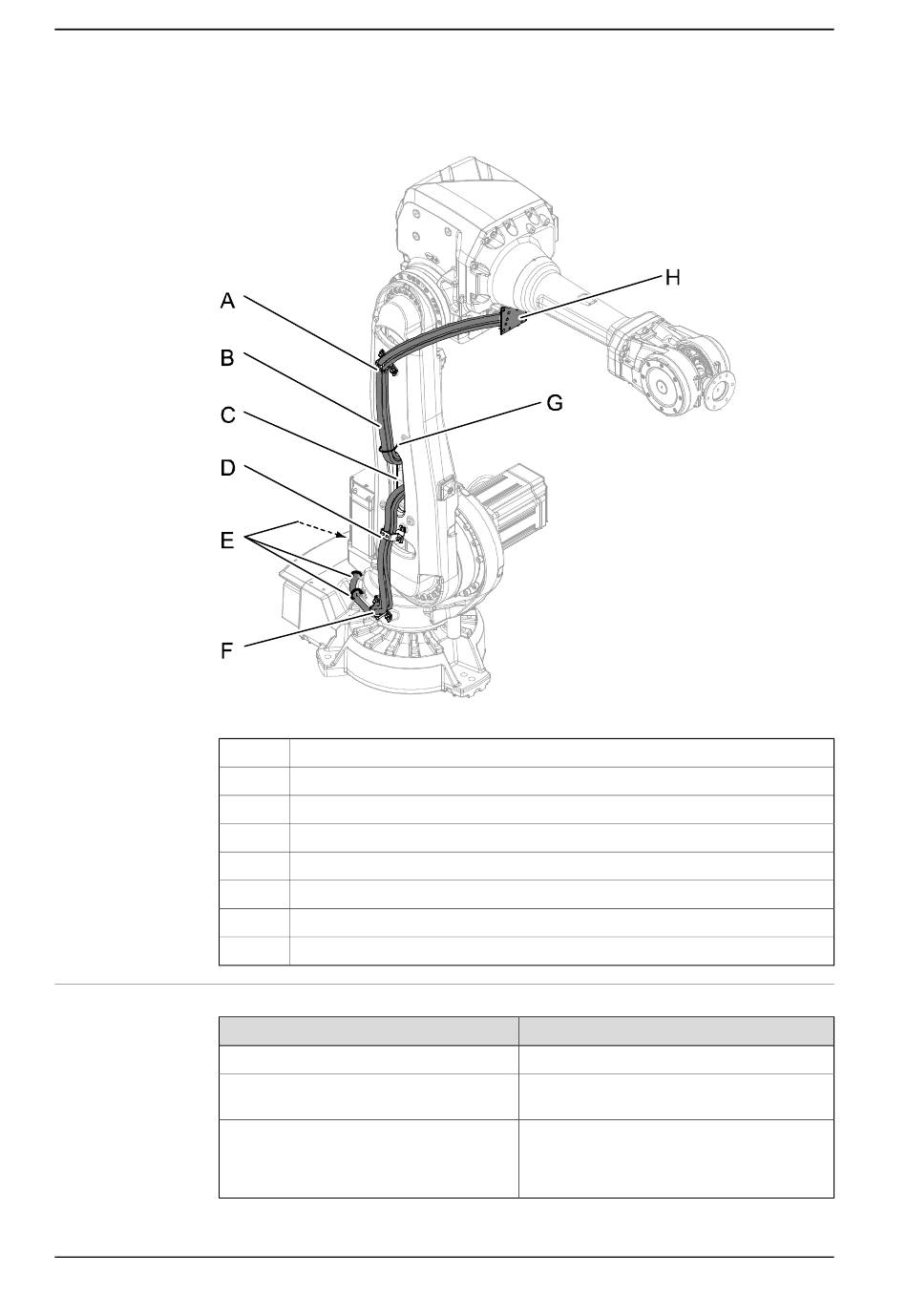

Kabelbaum, Unterarm
xx0900000012
A
B
C
D
E
F
G
H
Erforderliche Ausrüstung
Geräte
Langer Innensechskant
Standardwerkzeugsatz
Eventuell sind andere Werkzeuge und Pro-
zeduren erforderlich. Verweise auf diese
Prozeduren finden Sie in den nachfolgenden
schrittweisen Anleitungen.
Fortsetzung auf nächster Seite
218
Halterung, Unterarm
Kabelbaum
Bohrung im Unterarm
Halterung, Unterarm
Kabelbinder, einer nicht abgebildet (Stahl)
Halterung, Rahmen
Kabelbinder, Unterarm (Kunststoff)
Halterung, Armgehäuse
© Copyright 2013-2018 ABB. Alle Rechte vorbehalten.
Hinweis
Breite 30 mm
Der Inhalt wird im Abschnitt
ge auf Seite 417 beschrieben.
Diese Prozeduren umfassen Verweise auf die
erforderlichen Werkzeuge.
Produkthandbuch - IRB 4600 Foundry Prime
3HAC040585-003 Revision: M
Standardwerkzeu-
