Produkthandbuch - IRB 4600 Foundry Prime
3HAC040585-003 Revision: M
Aktion
Bringen Sie den Kabelbaum an der Halte-
rung an.
Befestigen Sie die Halterung an den Befes-
tigungsschrauben im Sockel.
Tipp
Führen Sie die Schritte in folgender Reihen-
folge aus:
• Stecken Sie die Befestigungsschrau-
ben in die Öffnungen, ziehen Sie sie
jedoch noch nicht fest. (Falls sie zu-
vor entfernt wurden.)
• Setzen Sie die Halterung auf die Be-
festigungsschrauben.
• Befestigen Sie die Halterung mit den
Befestigungsschrauben.
© Copyright 2013-2018 ABB. Alle Rechte vorbehalten.
4.3.2 Einbauen des kompletten Kabelbaums
Hinweis
xx0900000098

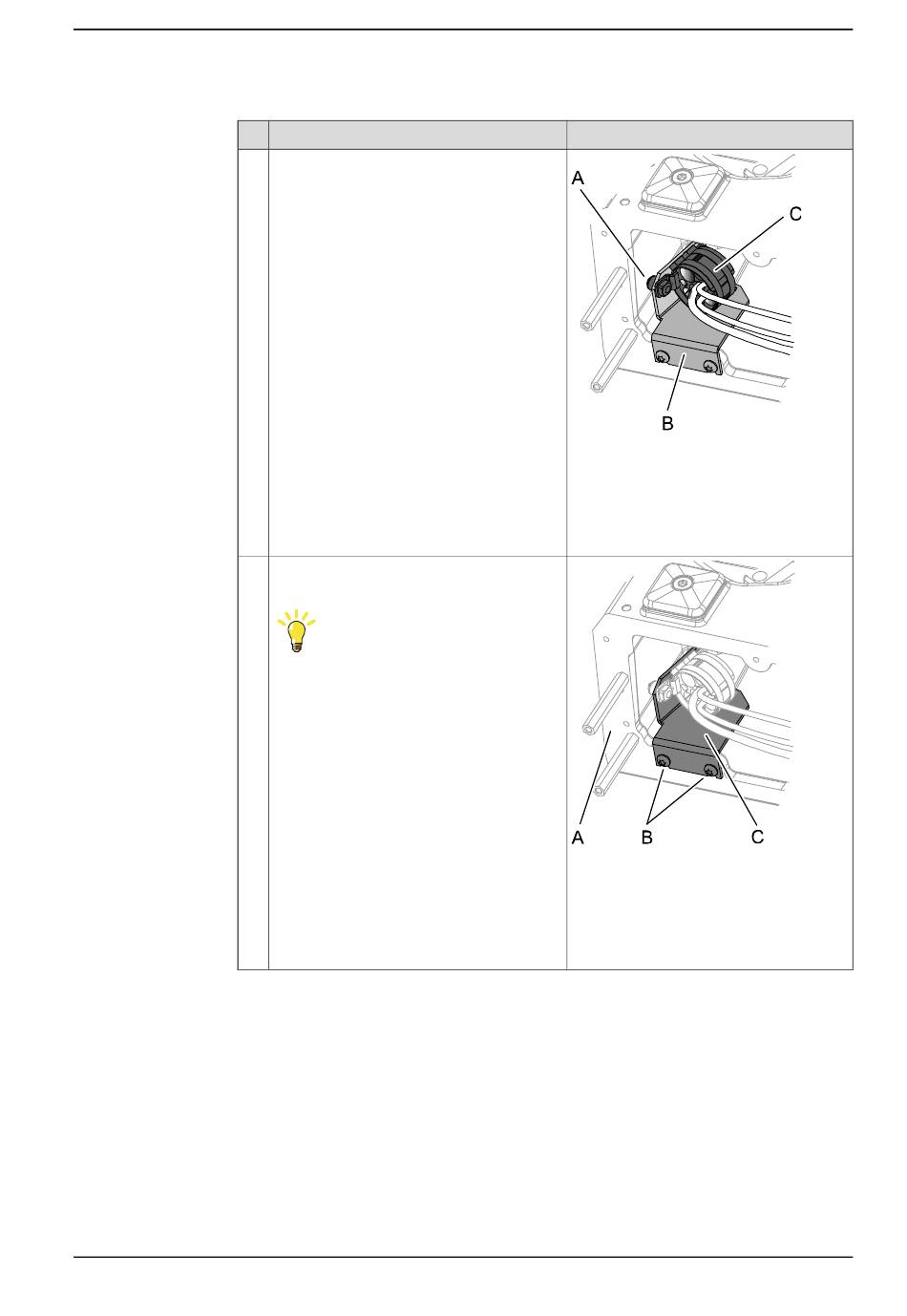

Teile:
• A: Befestigungsschraube und Mut-
ter
• B: Halterung
• C: Kabelbaum
xx0900000018
Teile:
• A: Sockel
• B: Befestigungsschrauben (2
Stück)
• C: Halterung
Fortsetzung auf nächster Seite
4 Reparatur
Fortsetzung
237
