4.8.3 Austauschen von Getriebe Achse 3

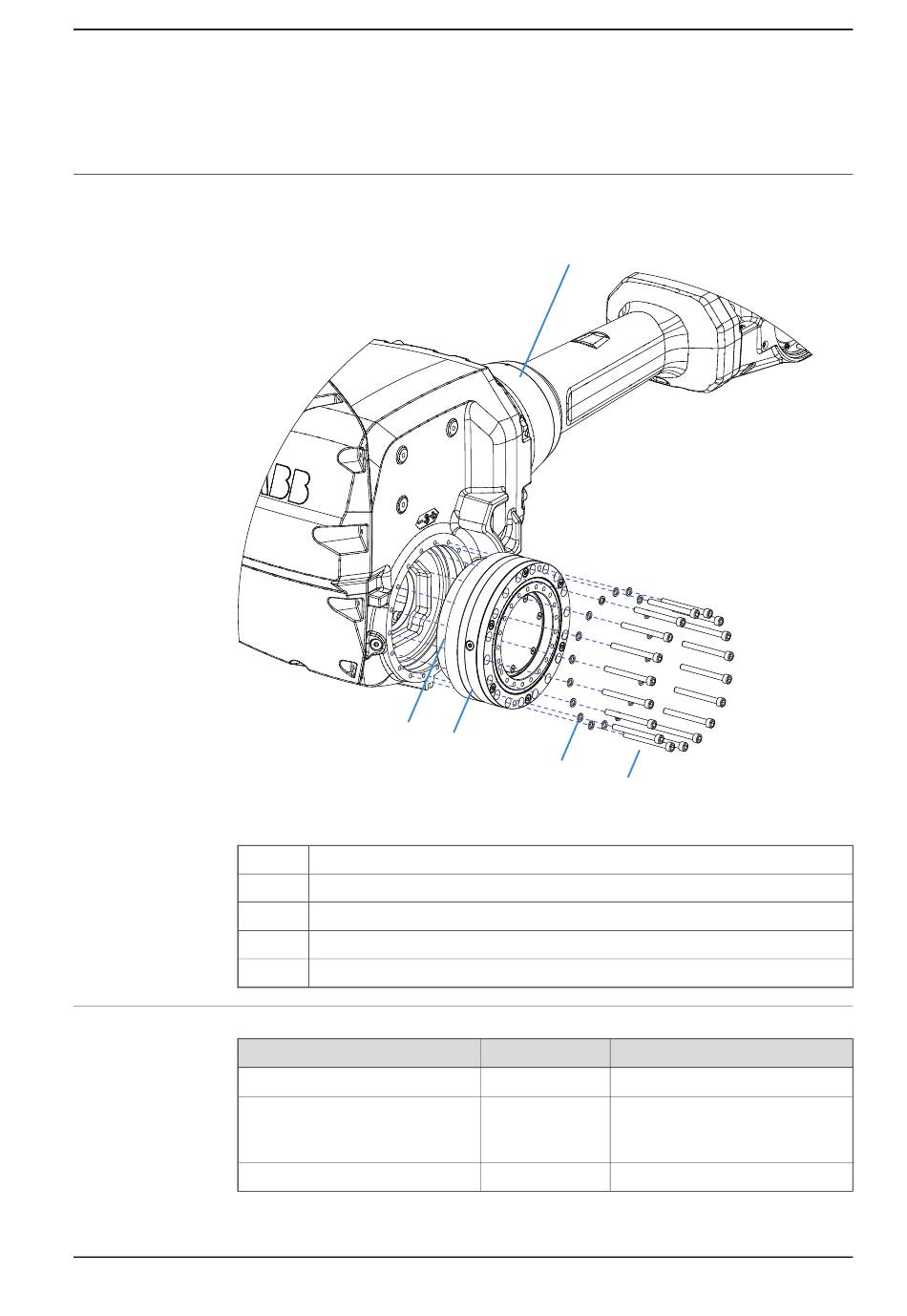

Position von Getriebe Achse 3
Die Position des Getriebes wird in der Abbildung gezeigt.
xx0800000398
A
B
C
D
E
Erforderliche Ausrüstung
Geräte
Getriebe
Führungsstifte
Drehwerkzeug
Produkthandbuch - IRB 4600 Foundry Prime
3HAC040585-003 Revision: M
B
C
Oberarm
O-Ring
Getriebe Achse 3
Unterlegscheiben (18 St.)
Befestigungsschrauben M8x80, Klasse Stahl 12.9 Gleitmo (18 Stück)
Art.-Nr.
3HAB7887-1
© Copyright 2013-2018 ABB. Alle Rechte vorbehalten.
4.8.3 Austauschen von Getriebe Achse 3
A
D
E
Hinweis
Siehe Ersatzteillisten auf Seite
M8 (2 Stück)
Zum Führen des Getriebes und des
Oberarms beim Aus-/Einbau.
Fortsetzung auf nächster Seite
4 Reparatur
423.
