2 Installation und Inbetriebnahme
2.4.6 Befestigen der Ausrüstung am Roboter
Fortsetzung
Variante
IRB 4600-60/2.05
i

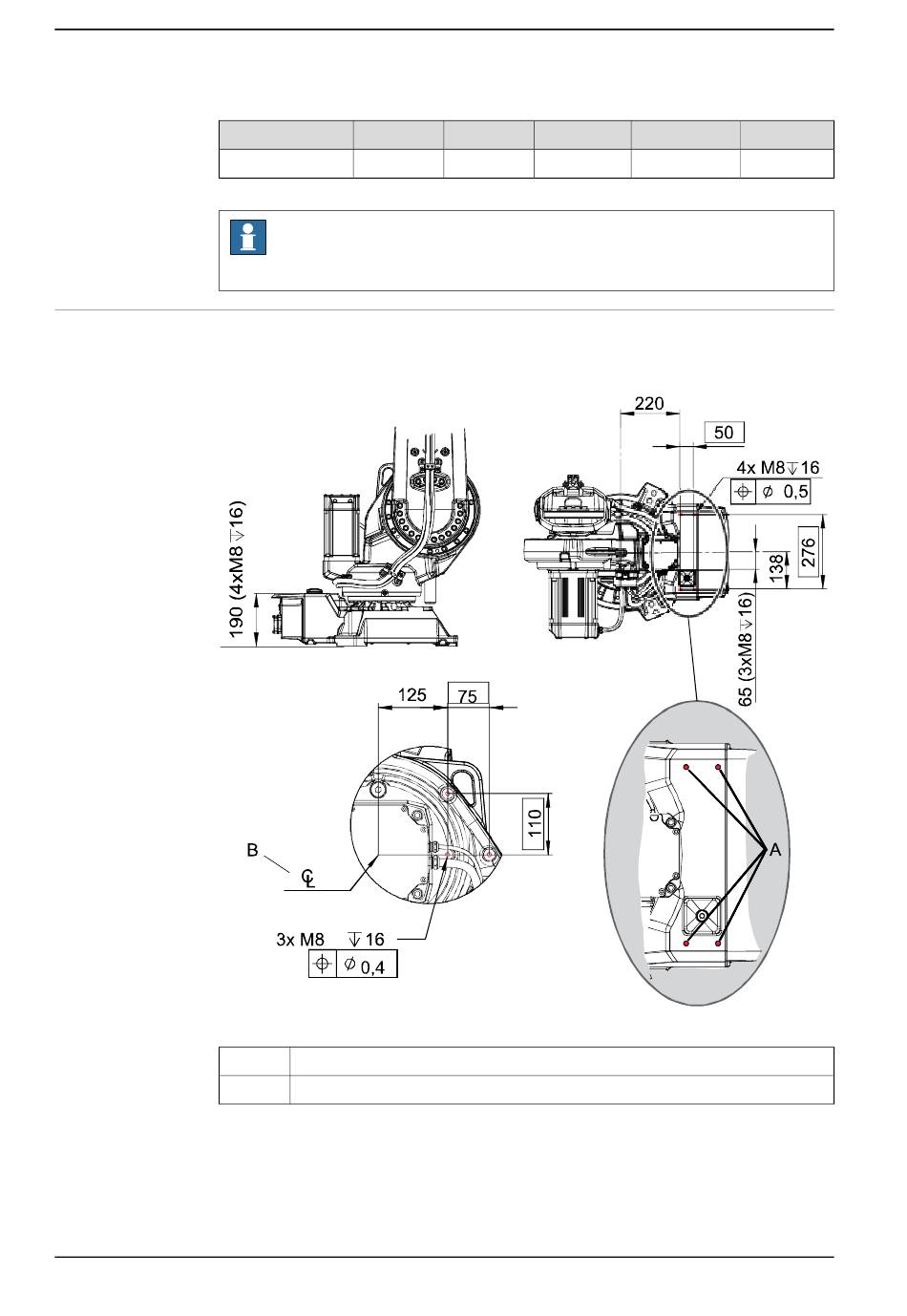

Befestigen der Ausrüstung an Sockel und Rahmen
In den Abbildungen werden die Befestigungsbohrungen gezeigt, mit denen
Zusatzausrüstung am Sockel und Rahmen des Roboters befestigt werden kann.
xx0800000276
A
B
Fortsetzung auf nächster Seite
82
Max. Last A
15 kg
Nutzlast + B = max. 60 kg
Hinweis
Maximale Lasten dürfen niemals überschritten werden!
Befestigungsbohrungen am Sockel
Mittelpunkt Achse 2
© Copyright 2013-2018 ABB. Alle Rechte vorbehalten.
Max. Last B
Max. Last C
i
5 kg
15 kg
Produkthandbuch - IRB 4600 Foundry Prime
Max. Last A+C
Max. Last D
15 kg
35 kg
3HAC040585-003 Revision: M
