3.4.6 Überprüfen des Kabelbaums
Sitz des Kabelbaums

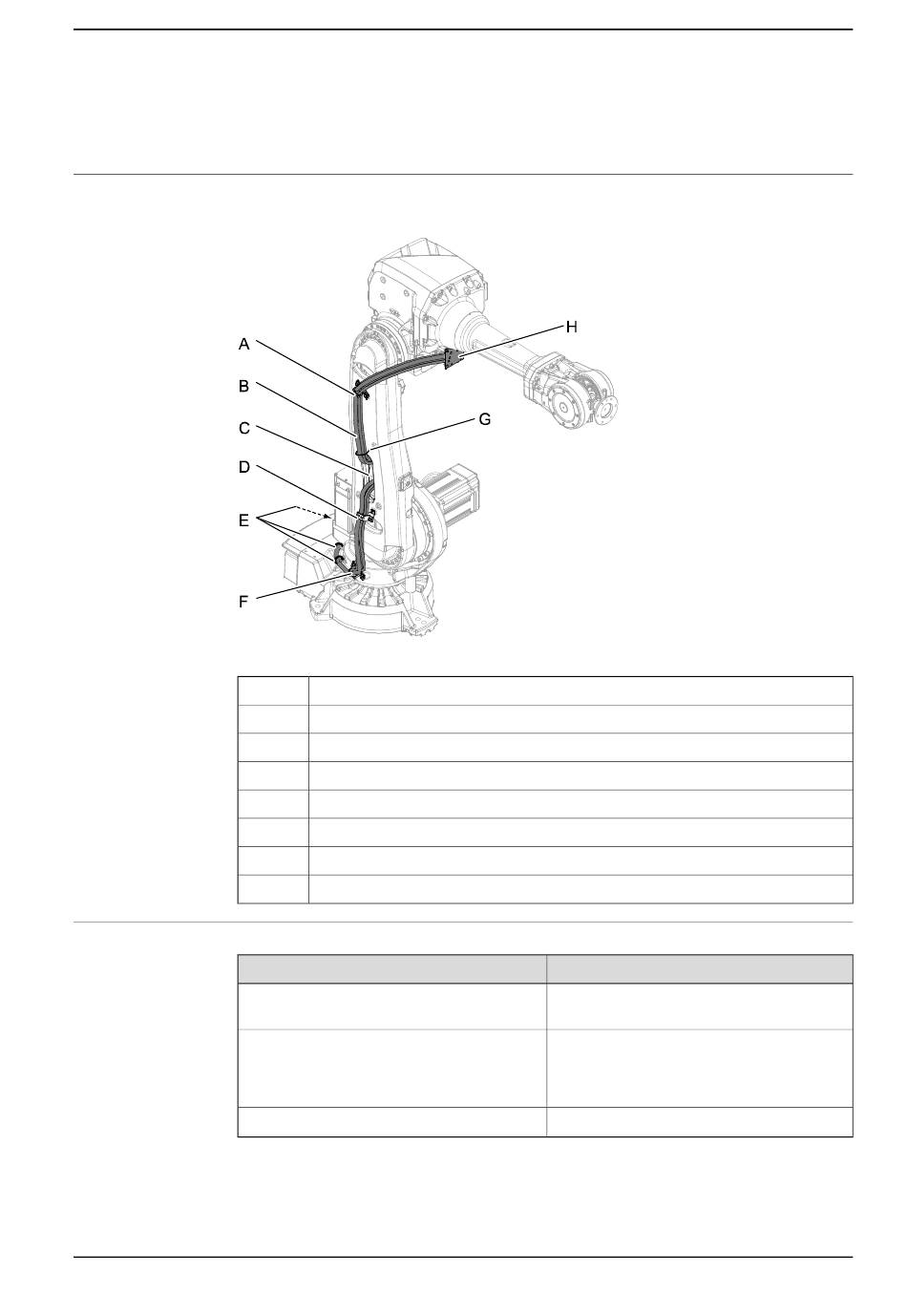

Die Abbildung zeigt die Position des Kabelbaums.
xx0900000012
A
B
C
D
E
F
G
H
Erforderliche Ausrüstung
Geräte
Standardwerkzeugsatz
Eventuell sind andere Werkzeuge und Proze-
duren erforderlich. Verweise auf diese Proze-
duren finden Sie in den nachfolgenden
schrittweisen Anleitungen.
Schaltplan
Produkthandbuch - IRB 4600 Foundry Prime
3HAC040585-003 Revision: M
Halterung, Unterarm
Kabelbaum
Bohrung im Unterarm
Halterung, Unterarm
Kabelbinder, Stahl (einer nicht abgebildet)
Halterung, Rahmen
Kabelbinder, Kunststoff, Unterarm
Halterung, Armgehäuse
© Copyright 2013-2018 ABB. Alle Rechte vorbehalten.
3.4.6 Überprüfen des Kabelbaums
Hinweis
Der Inhalt wird im Abschnitt
zeuge auf Seite 417 beschrieben.
Diese Prozeduren umfassen Verweise auf
die erforderlichen Werkzeuge.
Siehe Kapitel Schaltplan auf Seite 425
Fortsetzung auf nächster Seite
3 Wartung
Standardwerk-
141
