3 Wartung
3.5.1 Art der Schmierung in Getrieben
Fortsetzung
Sitz der Getriebe

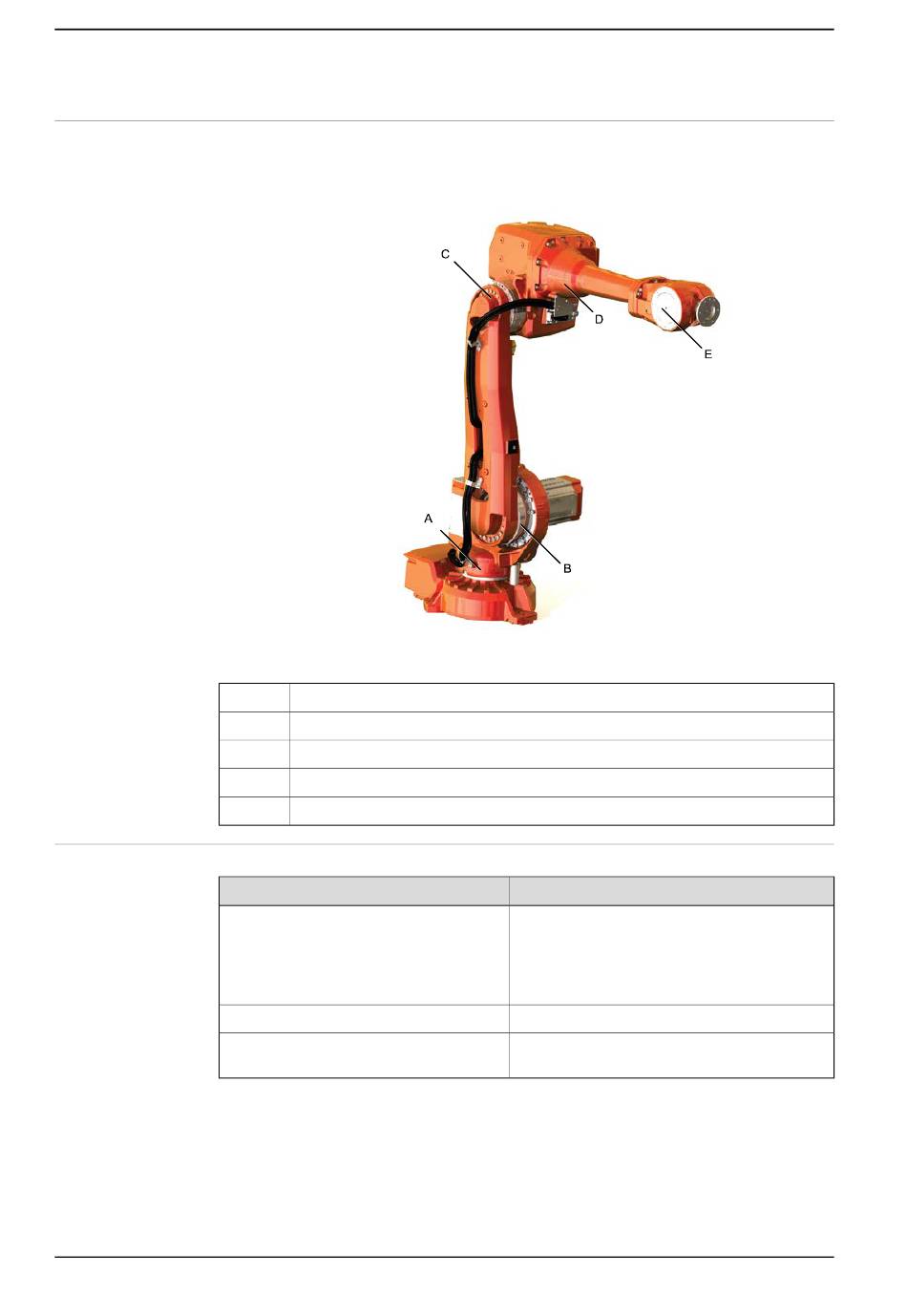

Die Abbildung zeigt die Positionen der Getriebe.
xx0800000311
A
B
C
D
E
Geräte
Geräte
Ölgeber
Nippel für Schnellanschluss, mit O-Ring
Erweiterungsbehälter, Getriebe Achse 1
162
Getriebe Achse 1
Getriebe Achse 2
Getriebe Achse 3
Getriebe Achse 4
Getriebe Achse 5 und 6
© Copyright 2013-2018 ABB. Alle Rechte vorbehalten.
Hinweis
Umfasst Pumpe mit Abflussrohr.
Verwenden Sie den empfohlenen Geber oder
ein ähnliches Modell:
•
Orion OriCan, Artikelnummer 22590
(pneumatisch)
Verwendet für das Getriebe Achse 2.
Wird bei hängender Montage des Roboters
verwendet.
Produkthandbuch - IRB 4600 Foundry Prime
3HAC040585-003 Revision: M
