3.5.5 Ölwechsel, Getriebe Achse 3

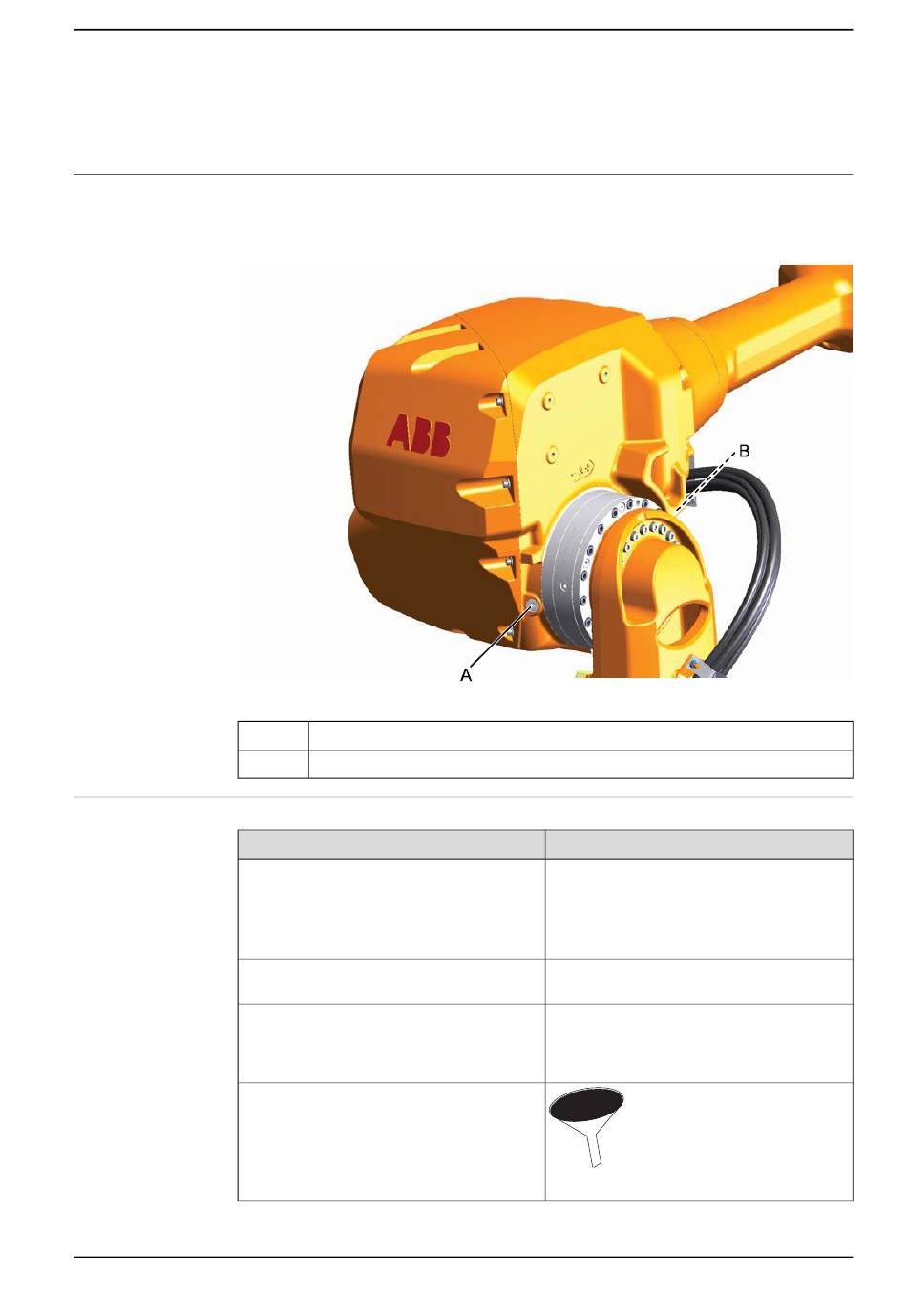

Sitz der Ölstopfen
Das Getriebe Achse 3 sitzt im Drehpunkt des Oberarms.
Die Ölstopfen werden in der Abbildung gezeigt.
xx0800000306
A
B
Erforderliche Ausrüstung
Geräte
Schmieröl
Ölauffangbehälter
Ölgeber
Trichter
Produkthandbuch - IRB 4600 Foundry Prime
3HAC040585-003 Revision: M
Ölstopfen, Armgehäuse
Ölstopfen, Getriebe (in dieser Abbildung nicht sichtbar)
© Copyright 2013-2018 ABB. Alle Rechte vorbehalten.
3.5.5 Ölwechsel, Getriebe Achse 3
Hinweis
Informationen zum Öl finden Sie in Techni-
sches Referenzhandbuch - Schmierung von
Getrieben.
Siehe Öltyp und -menge in den Getrieben auf
Seite 161.
Der Behälter muss so groß sein, dass er das
gesamte Öl aufnehmen kann.
Ein Beispiel für einen Ölgeber finden Sie im
folgenden Abschnitt:
• Art der Schmierung in Getrieben auf
Seite 161
xx1200000862
Fortsetzung auf nächster Seite
