ABB ROBOTICS IRB 4600 Foundry Prime Produkthandbuch Seite 101

Kabel
Roboterkabel, Strom: 15 m
Roboterkabel, Strom: 22 m
Roboterkabel, Strom: 30 m
Roboterkabel, Signale
Kabel
Roboterkabelsignal, abgeschirmt: 7 m
Roboterkabelsignal, abgeschirmt: 15 m
Roboterkabelsignal, abgeschirmt: 22 m
Roboterkabelsignal, abgeschirmt: 30 m

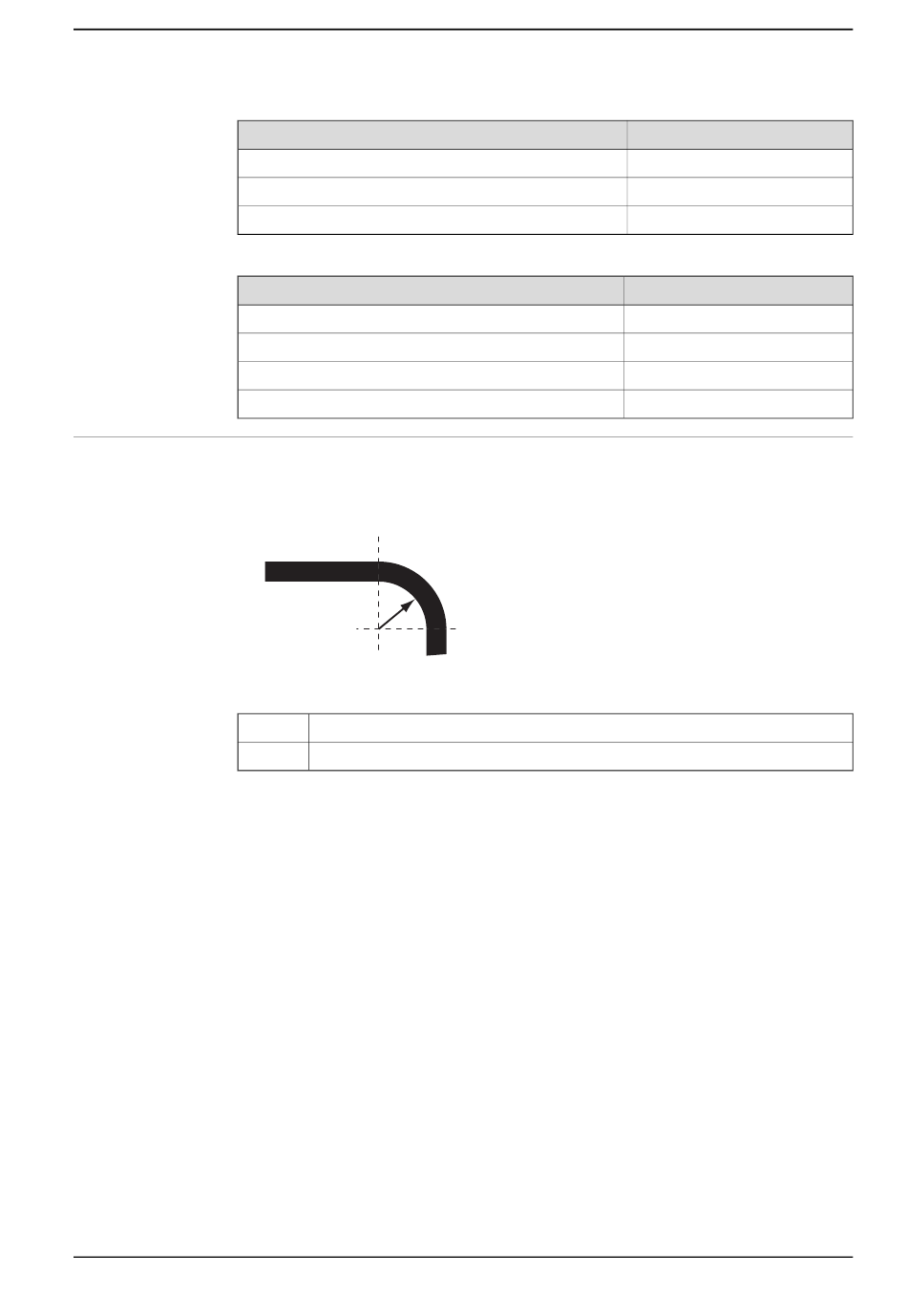

Biegeradius für statische Bodenkabel
Der Mindestbiegeradius beträgt das 10-Fache des Kabeldurchmessers von
statischen Bodenkabeln.
xx1600002016
A
B
Produkthandbuch - IRB 4600 Foundry Prime
3HAC040585-003 Revision: M
A
B
Durchmesser
Durchmesser x10
© Copyright 2013-2018 ABB. Alle Rechte vorbehalten.
2 Installation und Inbetriebnahme
2.9.1 Roboterverkabelung und -anschlusspunkte
Art.-Nr.
3HAC026787-002
3HAC026787-003
3HAC026787-004
Art.-Nr.
3HAC2493-1
3HAC2530-1
3HAC2540-1
3HAC2566-1
Fortsetzung auf nächster Seite
Fortsetzung
101
