4 Reparatur
4.8.1 Austauschen von Getriebe Achse 1
Fortsetzung
13
14
15
16
Fortsetzung auf nächster Seite
348

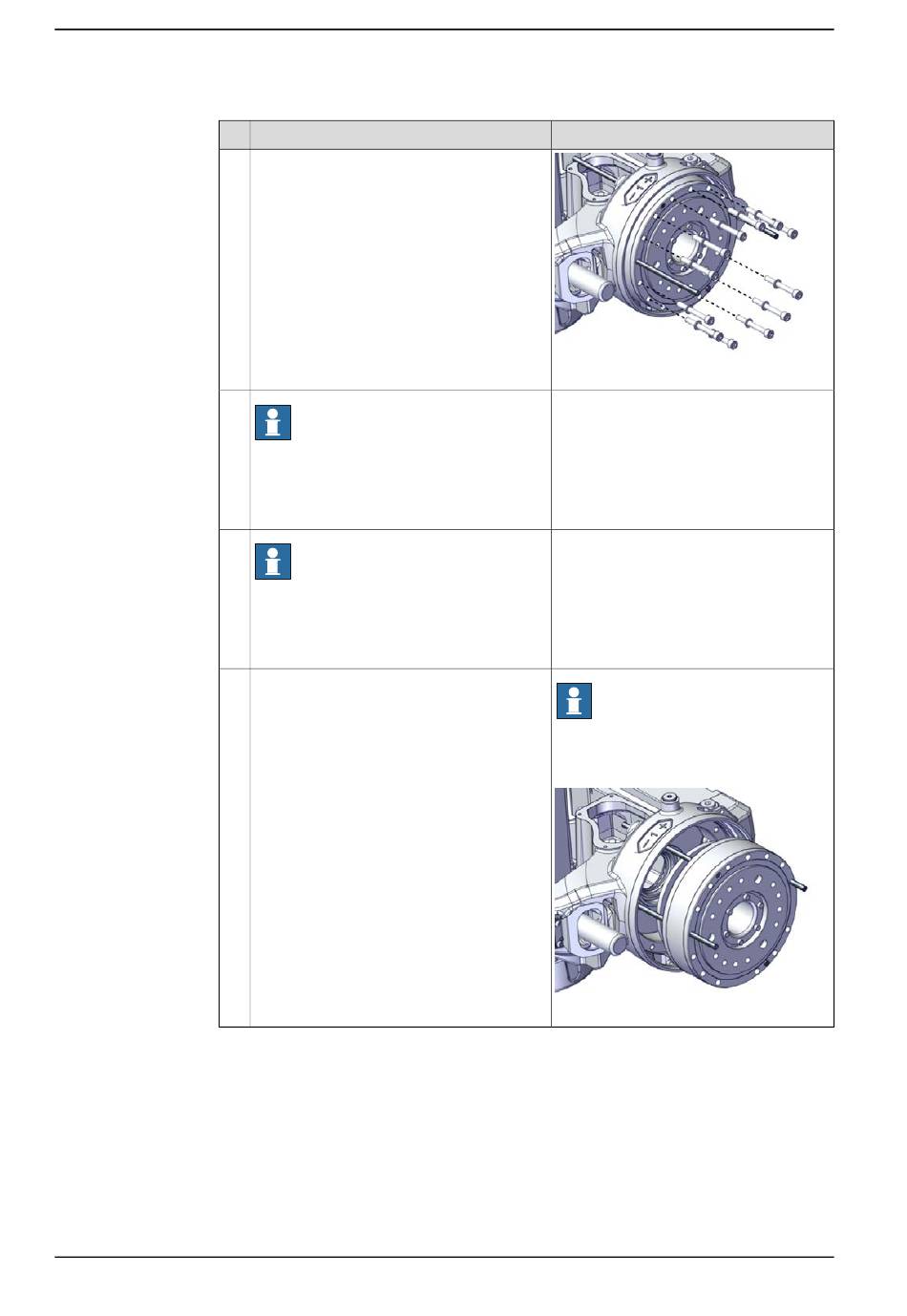

Aktion
Entfernen Sie die verbleibenden Befesti-
gungsschrauben und Unterlegscheiben.
Hinweis
Bei jedem Trennen/Zusammenfügen von
Motor und Getriebe können die Getriebe
beschädigt werden, wenn zu viel Kraft ange-
wendet wird!
Hinweis
Beim Entfernen des Getriebes wird etwas
überschüssiges Öl auslaufen. Benutzen Sie
Stoff aus saugfähigem Material, um das Öl
aufzufangen.
Lassen Sie das Getriebe vorsichtig an den
Führungsstiften herausgleiten und heben
Sie es heraus.
Verwenden Sie ggf. Demontagewerkzeuge
zum Ausbauen des Getriebes.
© Copyright 2013-2018 ABB. Alle Rechte vorbehalten.
Hinweis
xx1800000790
Hinweis
Verwenden Sie die Demontagewerkzeuge
immer paarweise und diagonal zueinan-
der.
xx1800000791
