2 Installation und Inbetriebnahme
2.6.1 Installieren eines Erweiterungsbehälters

2.6 Installationsoptionen

2.6.1 Installieren eines Erweiterungsbehälters
Gültigkeit dieses Abschnitts
Dieser Abschnitt gilt nur für Anderer Aufbau als Typ C.
Einführung zum Erweiterungsbehälter
Der Erweiterungsbehälter ist an hängend montierten Robotern (Anderer Aufbau
als Typ C) erforderlich, um sicherzustellen, dass die Ölmenge im Getriebe der
Achse 1 für alle wichtigen Teile ausreicht. Bei Robotern, die für die hängende
Montage bestellt werden, ist der Erweiterungsbehälter bei der Lieferung bereits
installiert.

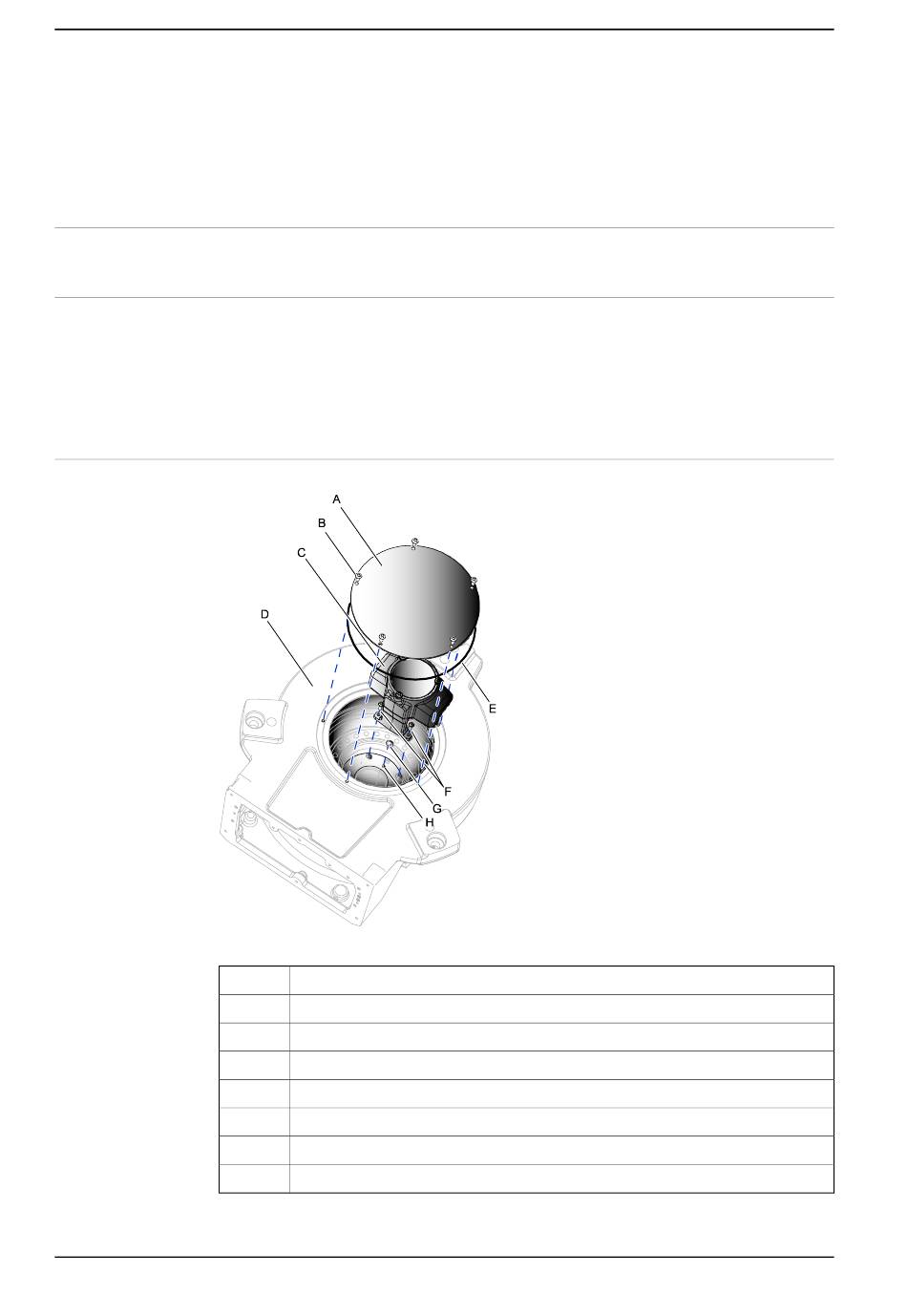

Erweiterungsbehälter
xx1000000318
A
B
C
D
E
F
G
H
Fortsetzung auf nächster Seite
94
Abdeckung
Befestigungsschraube M6x16, Klasse 8.8-A2F (5 Stück)
Erweiterungsbehälter mit Abdeckung
Basis
O-Ring D220x5
Befestigungsschraube M5x20, Klasse 8.8-A2F und Unterlegscheibe (2+2 Stück)
O-Ring D1=9,5 D2=1,6
Ölstopfen (muss entfernt werden)
