Erforderliche Ausrüstung
Geräte
Erweiterungsbehälter
Hebevorrichtung
Hebeanweisung
Fett
O-Ring für Sockelabdeckung

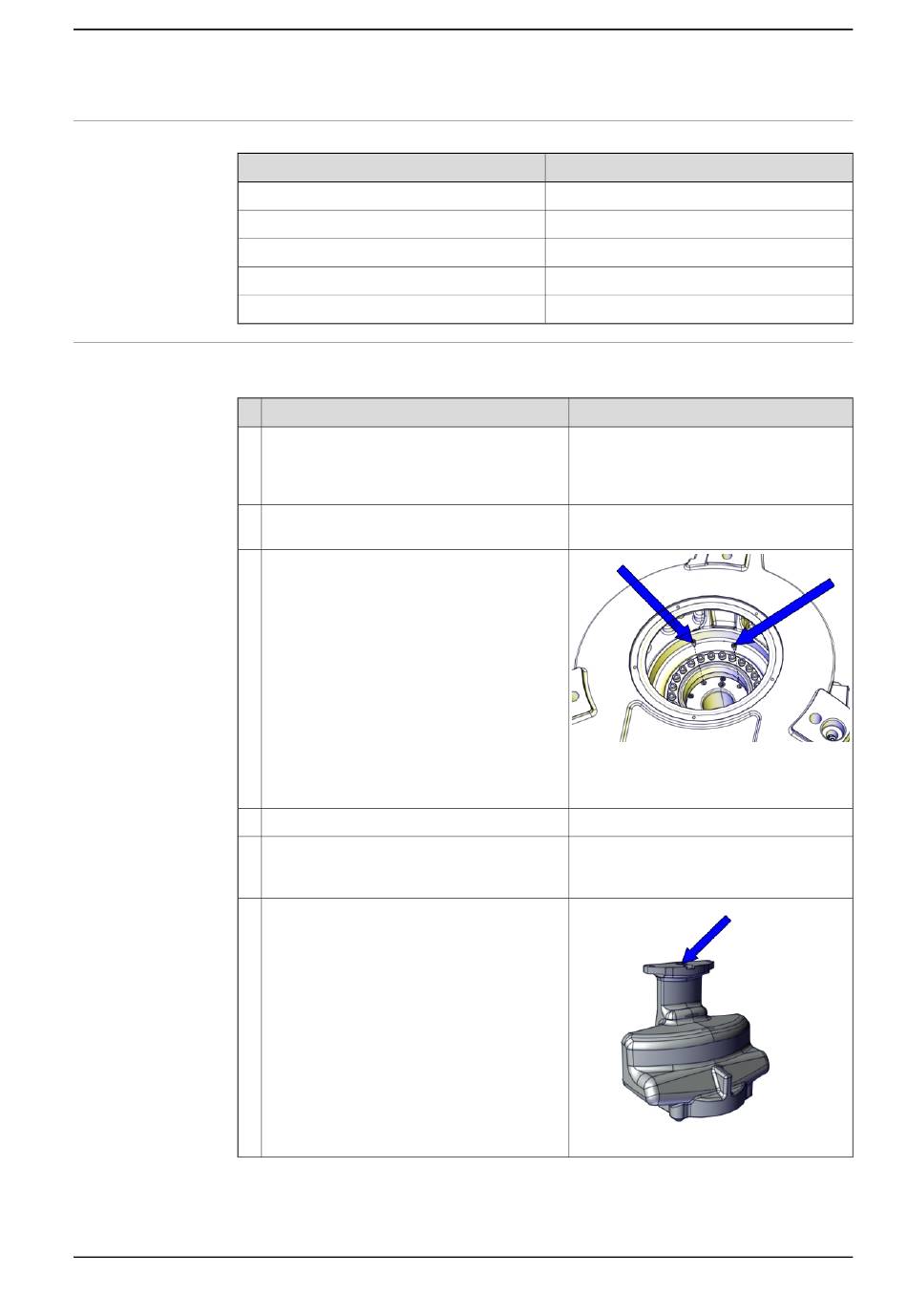

Installieren eines Erweiterungsbehälters
Gehen Sie wie folgt vor, um den Erweiterungsbehälter zu installieren.
1
2
3
4
5
6
Produkthandbuch - IRB 4600 Foundry Prime
3HAC040585-003 Revision: M
Aktion
Heben Sie den Roboter mit der Hebevorrich-
tung und bringen Sie ihn in eine hängende
Position, wobei der Sockel für die Installati-
onsarbeiten frei ist.
Nehmen Sie die Abdeckung und denO-Ring
vom Sockel ab.
Entfernen Sie die beiden vorhandenen Befes-
tigungsschrauben.
Entfernen Sie den Ölstopfen vom Sockel.
Tragen Sie etwas Fett auf den kleinen O-Ring
auf und setzen Sie ihn in die Aussparung am
Erweiterungsbehälter.
Bauen Sie einen Kunststoffstopfen in die
Ölablassöffnung ein.
© Copyright 2013-2018 ABB. Alle Rechte vorbehalten.
2 Installation und Inbetriebnahme
2.6.1 Installieren eines Erweiterungsbehälters
Hinweis
Satz einschließlich Öl.
3HAC034766-001
In der Hebevorrichtung enthalten.
-
Bei Beschädigung austauschen.
Information
Siehe Anheben und Drehen eines hän-
gend montierten Roboters auf Seite
xx1500001958
Die Schrauben müssen durch längere
Schrauben ersetzt werden.
xx1500001956
Fortsetzung auf nächster Seite
Fortsetzung
69.
