4 Reparatur
4.8.1 Austauschen von Getriebe Achse 1
Fortsetzung
4
5
6
7
Fortsetzung auf nächster Seite
350
Aktion
Bringen Sie in das oberste Loch für die Bo-
denbefestigungsschrauben eine Huböse
an.
Hinweis
Überprüfen Sie beim Montieren des Hebe-
anschlags, ob sich beideÖlstopfen in der
korrekten Position befinden, nachdem das
Getriebe wie in der Abbildung eingebaut
wurde. Die Ölstopfen werden in die Öffnun-
gen im Rahmen eingesetzt.
Tragen Sie Fett auf den O-Ring auf.
Reinigen Sie alle Montageflächen.
Entfernen Sie mit einem Messer alle Farbe
von den Montageflächen.
© Copyright 2013-2018 ABB. Alle Rechte vorbehalten.
Hinweis

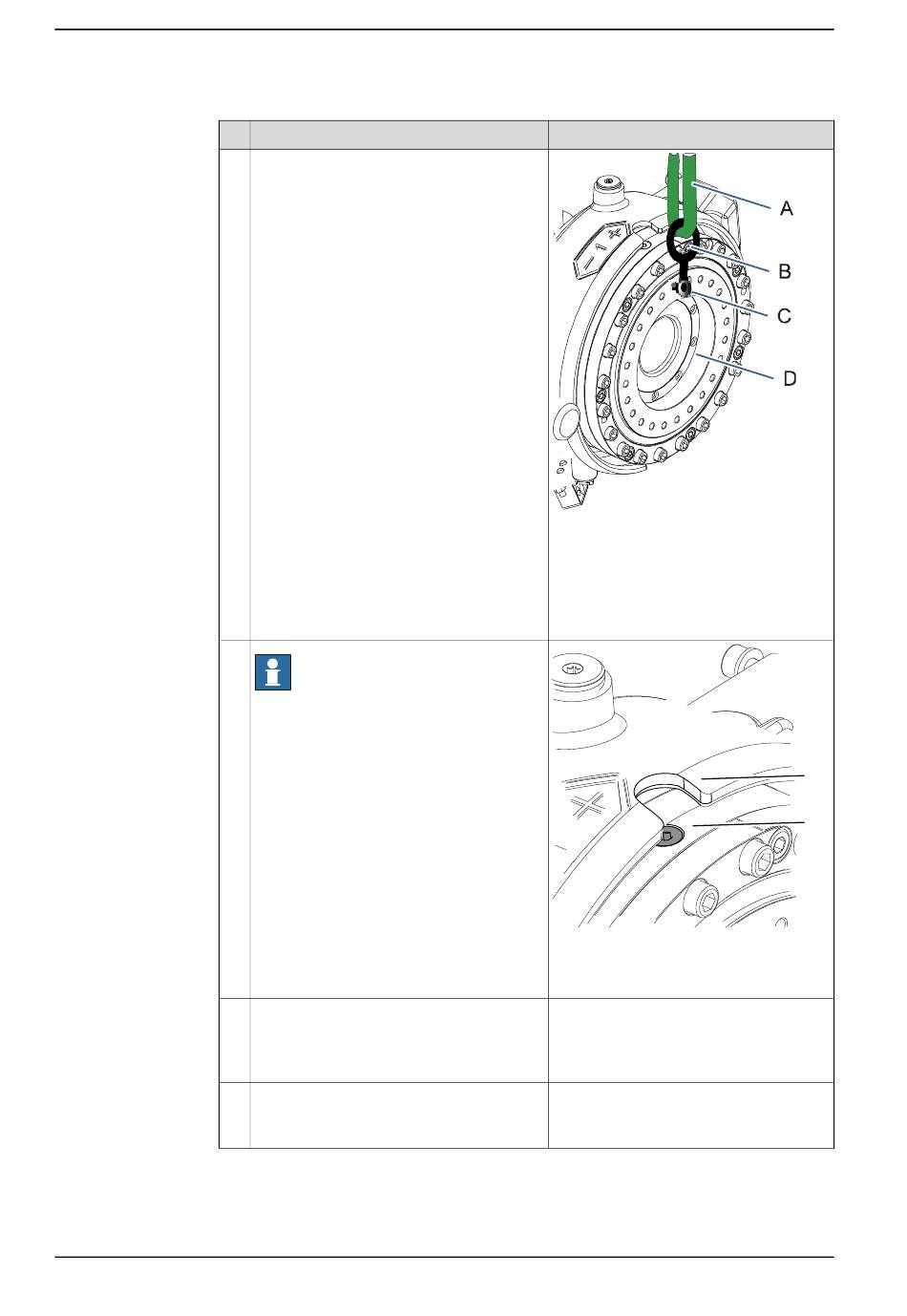

xx0800000440
A Rundschlinge
B Hebeanschlag
C Oberste Sockelbefestigungsboh-
rung
D Getriebe Achse 1
xx0800000441
A Öffnung für Ölstopfen im Rahmen
B Ölstopfen
Siehe die Abbildung in:
• Sitz des Getriebes auf Seite 343
Tauschen Sie den O-Ring aus, falls er
beschädigt ist.
Produkthandbuch - IRB 4600 Foundry Prime
3HAC040585-003 Revision: M
A
B
