3.4.3 Überprüfung des Ölstands, Getriebe Achse 3
Position von Getriebe Achse 3

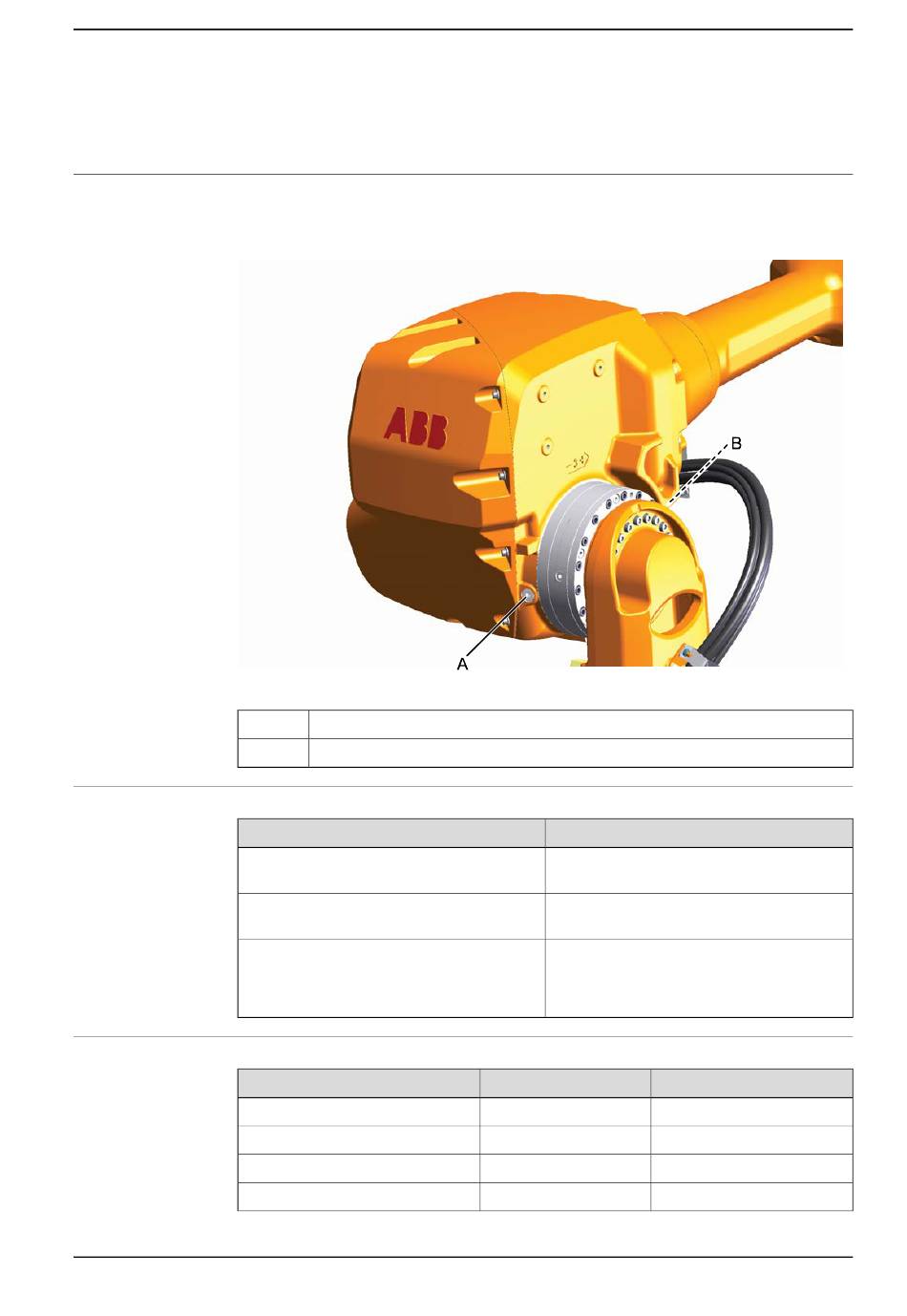

Das Getriebe für Achse 3 sitzt am Drehpunkt des Oberarms unter der
Motorhalterung. Die Ölstopfen für die Inspektion werden in der Abbildung gezeigt.
xx0800000306
A
B
Erforderliche Ausrüstung
Geräte
Schmieröl
Standardwerkzeugsatz
Eventuell sind andere Werkzeuge und Proze-
duren erforderlich. Verweise auf diese Proze-
duren finden Sie in den nachfolgenden
schrittweisen Anleitungen.
Zusätzliche Installation - Foundry Prime
Geräte
Rostschutz
Sikaflex 521FC
Loctite 574
Pinsel
Produkthandbuch - IRB 4600 Foundry Prime
3HAC040585-003 Revision: M
3.4.3 Überprüfung des Ölstands, Getriebe Achse 3
Ölstopfen, Armgehäuse
Ölstopfen, Getriebe (in dieser Abbildung nicht sichtbar)
Art.-Nr.
3HAC034903-001
3HAC026759-001
12340011-116
© Copyright 2013-2018 ABB. Alle Rechte vorbehalten.
Hinweis
Siehe Abschnitt Art der Schmierung in Getrie-
ben auf Seite 161.
Der Inhalt wird im Abschnitt
zeuge auf Seite 417 beschrieben.
Diese Prozeduren umfassen Verweise auf
die erforderlichen Werkzeuge.
Hinweis
Mercasol
Fortsetzung auf nächster Seite
3 Wartung
Standardwerk-
131
