Produkthandbuch - IRB 4600 Foundry Prime
3HAC040585-003 Revision: M

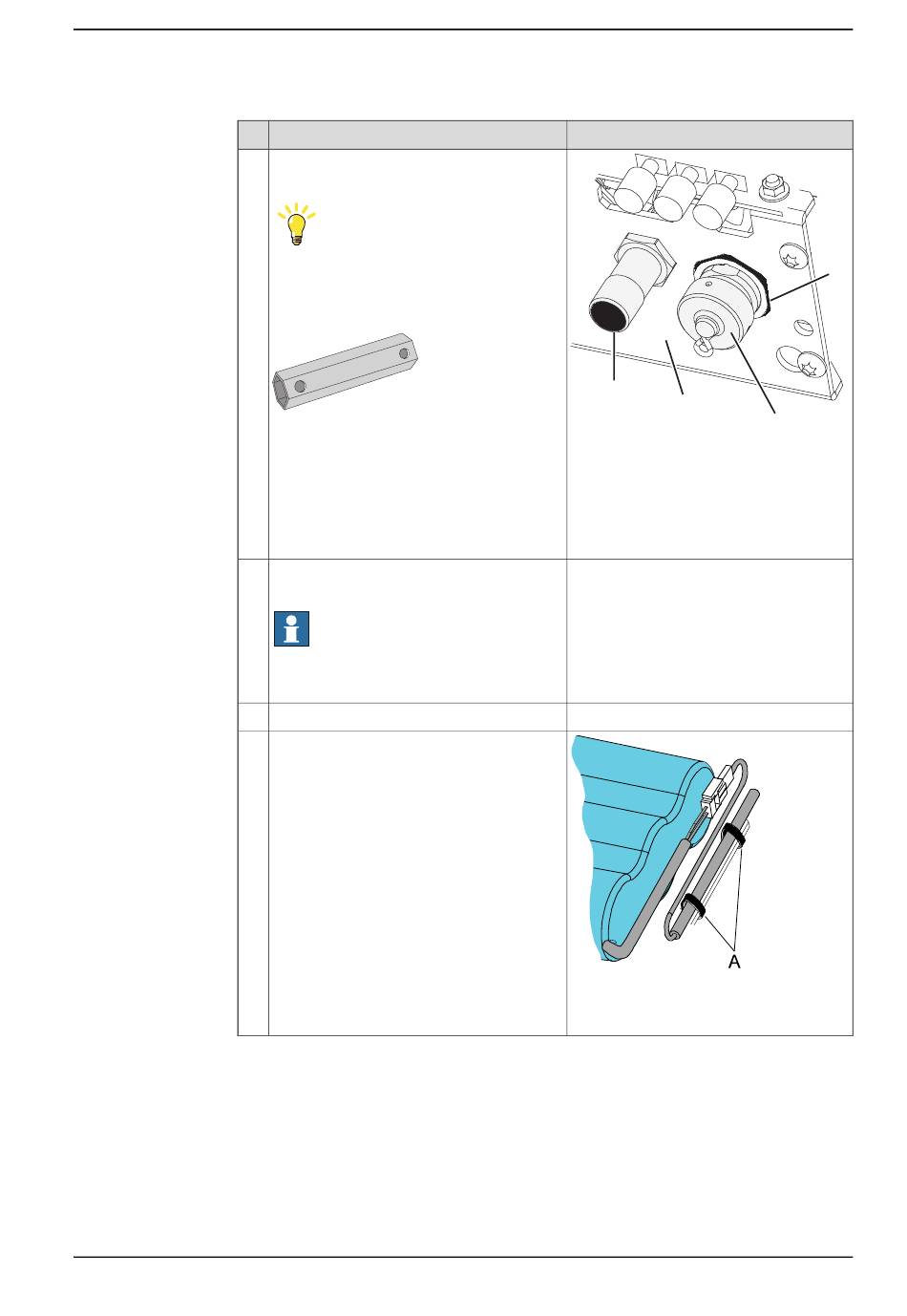

Aktion
Bringen Sie den R1.SMB-Anschluss an der
Halterung an.
Tipp
Verwenden Sie einen langen Innensechs-
kant, Breite 30 mm (die gleichen Schrauben,
die auch für die Zündkerzen verwendet
wurden, oder ähnlich).
xx1200000888
Bringen Sie die Anschlüsse für den Luft-
schlauch an der Halterung an.
Hinweis
Überprüfen Sie, ob der Luftschlauch dicht
ist.
Schließen Sie das Batteriekabel wieder an.
Befestigen Sie das Batteriekabel mit Kabel-
bindern.
© Copyright 2013-2018 ABB. Alle Rechte vorbehalten.
4.3.2 Einbauen des kompletten Kabelbaums
Hinweis
D
C
xx1200000889
A Flachmutter, Breite 30 mm
B R1.SMB
C Halterung
D Druckluftanschluss
xx0900000099
Teile:
• A: Kabelbinder (2 Stück)
Fortsetzung auf nächster Seite
4 Reparatur
Fortsetzung
A
B
