Befestigen von Ausrüstung am Unter- und Oberarm

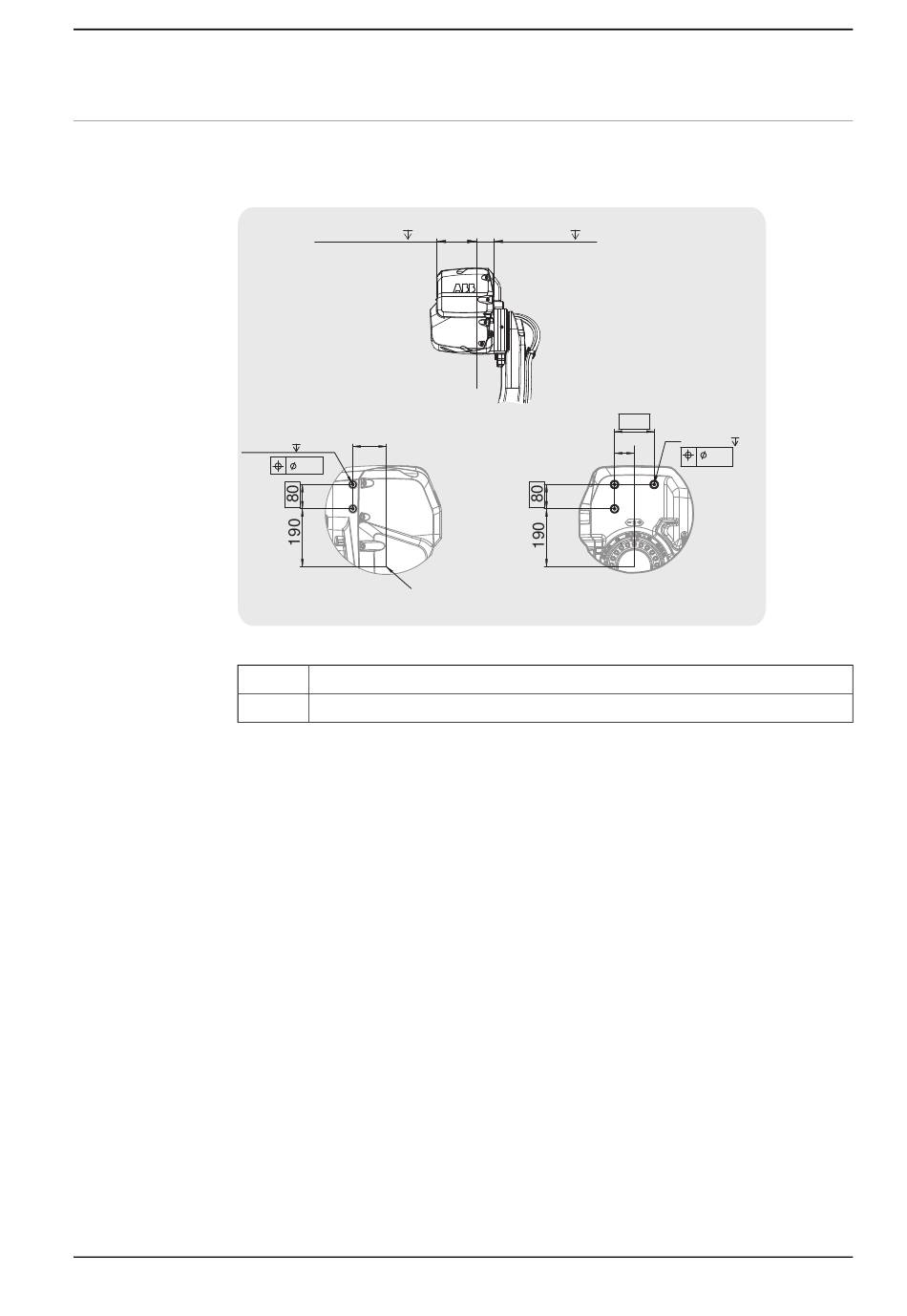

In den Abbildungen werden die Befestigungsbohrungen gezeigt, mit denen
Zusatzausrüstung am Unter- und Oberarm des Roboters befestigt werden kann.
2x M8 16
xx0800000280
A
B
Produkthandbuch - IRB 4600 Foundry Prime
3HAC040585-003 Revision: M
216 (2x M8 16)
110
0,3
C L
B
Mittelpunkt Achse 4
Mittelpunkt Achse 3
