ABB ROBOTICS IRB 4600 Foundry Prime Produkthandbuch Seite 249

xx1100000051
A
B
C
1
Produkthandbuch - IRB 4600 Foundry Prime
3HAC040585-003 Revision: M

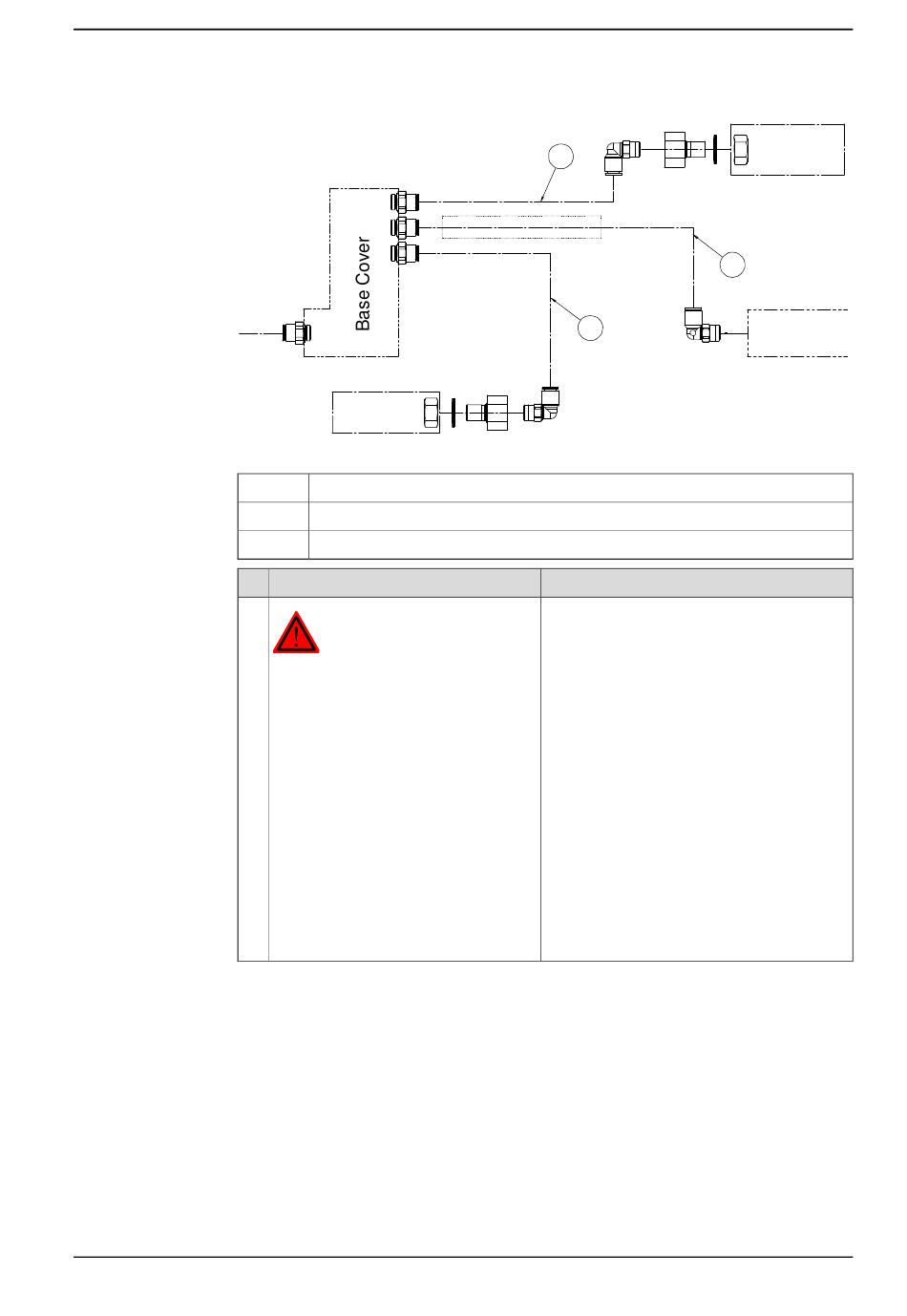

4.3.3 Austausch von Druckluftnippeln und -schläuchen (Foundry Prime)
Motor 1
Druckluftschlauch - Foundry Prime 360 mm
Druckluftschlauch - Foundry Prime 410 mm
Druckluftschlauch - Foundry Prime 2500 mm
Aktion
GEFAHR
Unterbrechen Sie sämtliche Stromver-
sorgungen, hydraulische und pneumati-
sche Druckversorgungen, bevor Sie den
Arbeitsbereich des Manipulators betre-
ten.
Lesen Sie auch die Abschnitte zur Si-
cherheit:
• Sicherheitsrisiken in Zusammen-
hang mit pneumatischen/hydrau-
lischen Systemen auf Seite 36
• Gefahren im Zusammenhang mit
stromführenden elektrischen
Teilen auf Seite 32
• Sicherheitsrisiken bei Installation
und Wartungsarbeiten an Robo-
tern auf Seite 26
© Copyright 2013-2018 ABB. Alle Rechte vorbehalten.
A
Lower arm
B
Information
Fortsetzung auf nächster Seite
4 Reparatur
Fortsetzung
Motor 2
C
Cover 3-6
249
