ABB ROBOTICS IRB 4600 Foundry Prime Produkthandbuch Seite 238

4 Reparatur
4.3.2 Einbauen des kompletten Kabelbaums
Fortsetzung
4
5
6
7
Fortsetzung auf nächster Seite
238

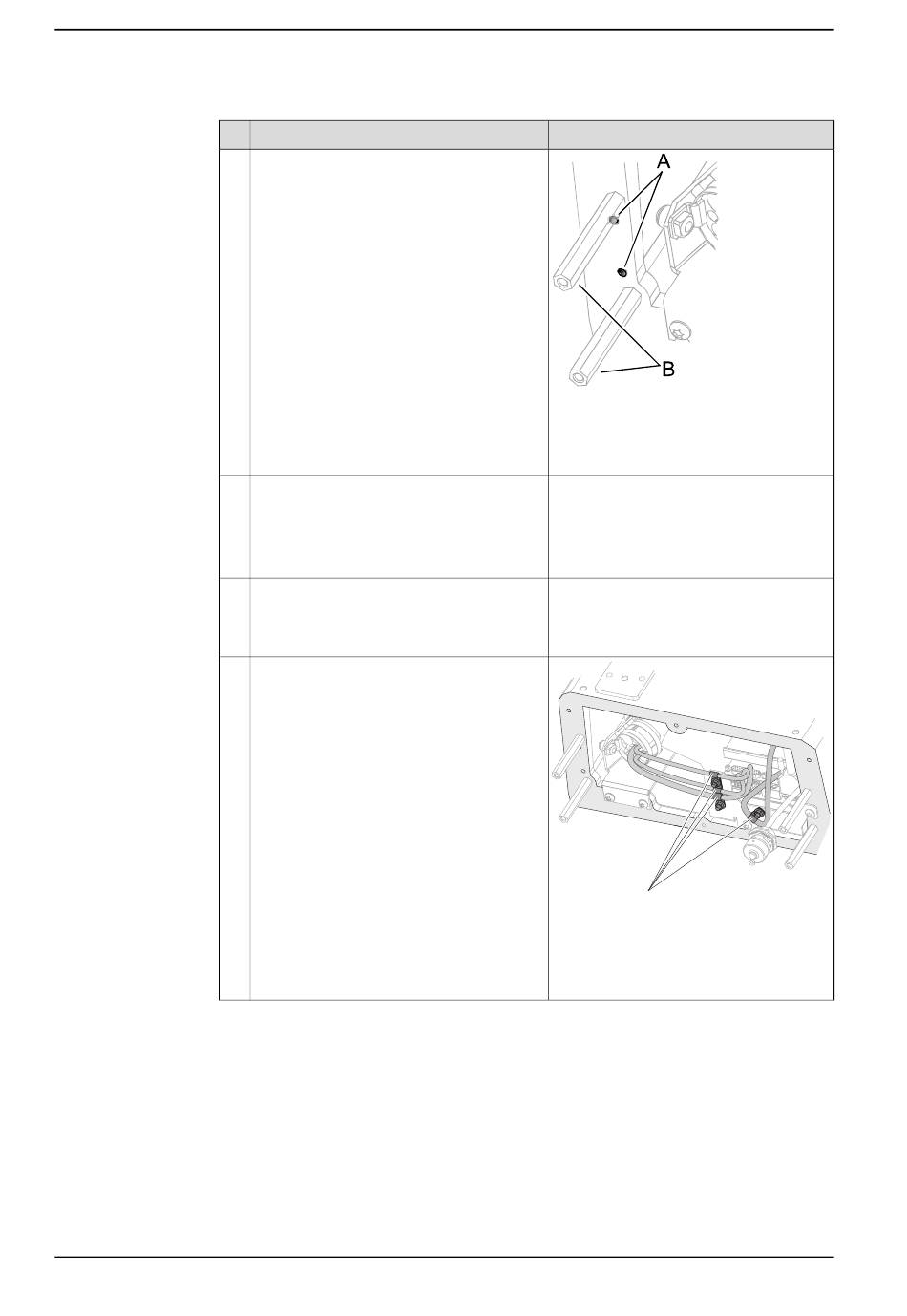

Aktion
Schließen Sie die Erdungskabel wieder an.
Schließen Sie die Kontakte an der SMB-
Einheit an:
• R1.SMB1-2
• R1.SMB3-6
• R2.SMB
Bauen Sie die SMB-Einheit wieder ein.
Bringen Sie die Abschirmungsanschlüsse
wieder an den Kabeln an.
© Copyright 2013-2018 ABB. Alle Rechte vorbehalten.
Hinweis
xx0900000015
Teile:
• A: Erde
• B: Abstandschrauben
Das Wiedereinbauen der SMB-Einheit wird
in folgendem Abschnitt beschrieben:
• Einbauen der SMB-Einheit auf Sei-
te 263
A
xx0900000035
Teile:
• A: Abschirmungsanschlüsse (4
Stück)
Produkthandbuch - IRB 4600 Foundry Prime
3HAC040585-003 Revision: M
