3.4.9 Überprüfen zusätzlicher mechanischer Anschläge
Position zusätzlicher mechanischer Anschläge

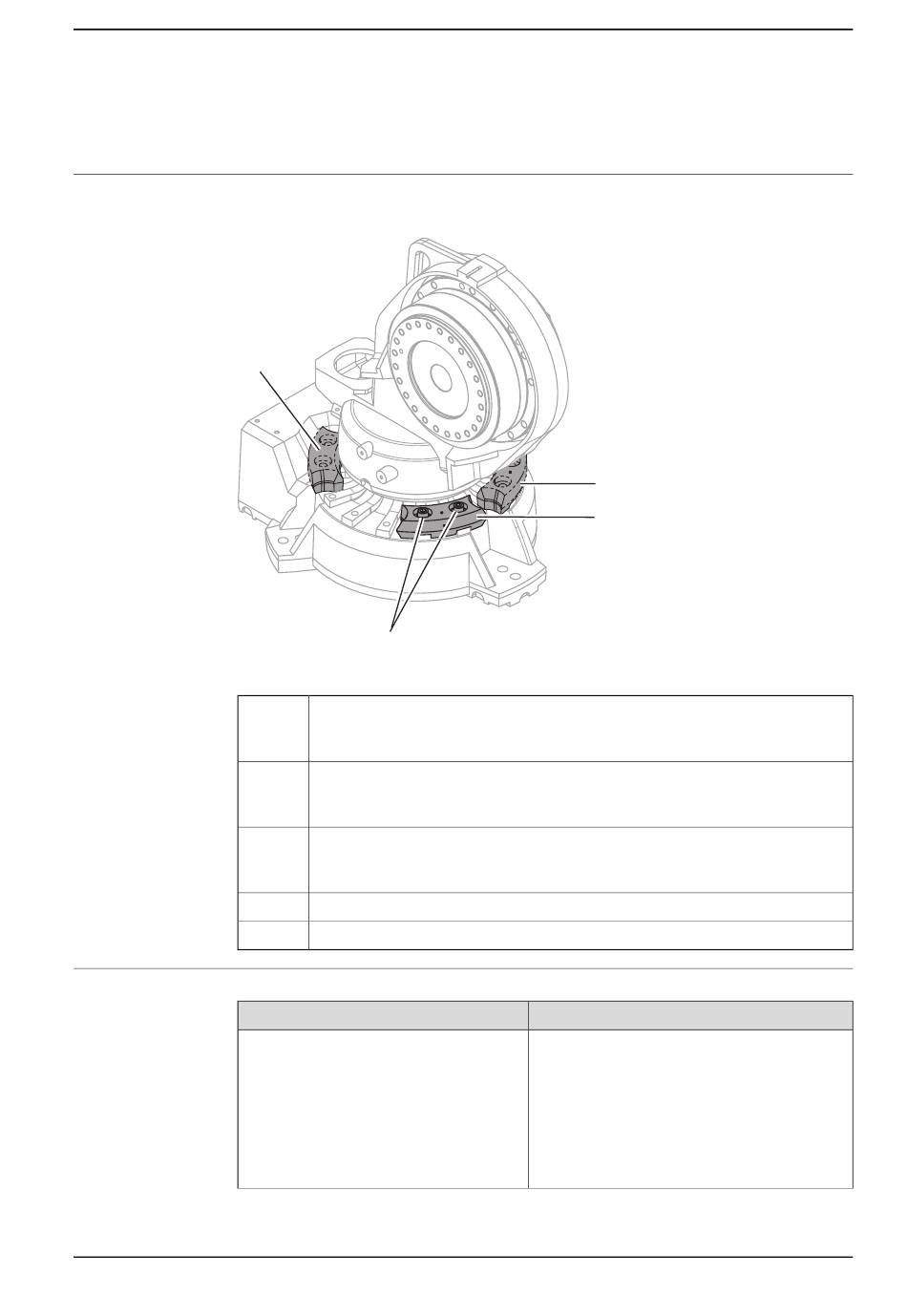

Die Abbildung zeigt die Position der zusätzlichen Anschläge.
xx0800000273
A
B
C
D
E
Erforderliche Ausrüstung
Ausrüstung usw.
Mechanischer Anschlag, Achse 1
Produkthandbuch - IRB 4600 Foundry Prime
3HAC040585-003 Revision: M
A
D, E
Beweglicher mechanischer Anschlag. Begrenzt auf:
• -126° (Typ C)
• -129° (Anderer Aufbau als Typ C)
Beweglicher mechanischer Anschlag. Begrenzt auf:
• +13.5° (Typ C)
• +16.5° (Anderer Aufbau als Typ C)
Beweglicher mechanischer Anschlag. Begrenzt auf:
• -13.5° (Typ C)
• -16.5° (Anderer Aufbau als Typ C)
Befestigungsschrauben
Unterlegscheiben
© Copyright 2013-2018 ABB. Alle Rechte vorbehalten.
3.4.9 Überprüfen zusätzlicher mechanischer Anschläge
Hinweis
Enthält:
• Stopp
• Befestigungsschrauben plus Unterleg-
scheiben
• Dokument für beweglichen mechani-
schen Anschlag
Ersatzteilnummer siehe
Seite 423.
3 Wartung
B
C
Ersatzteillisten auf
Fortsetzung auf nächster Seite
