4 Reparatur
4.7.2 Einbauen der Motoren
Fortsetzung
14
15
16
17
18
Fortsetzung auf nächster Seite
340
Aktion
Gilt für den Motor Achse 3!
Montieren Sie die Halterung an Motor Achse
3.
Schließen Sie die Motorkabel wieder an.
Gilt für den Motor der Achsen 1 und 2!
Bringen Sie die Kabelstopfbuchsenabdeckung
und die Motorabdeckungen an.
Stellen Sie sicher, dass der O-Ring montiert
ist!
Gilt für den Motor Achse 2!
Füllen Sie Getriebeöl auf.
Gilt für Motorachse 3, 4, 5 und 6!
Stellen Sie sicher, dass die Dichtung der Arm-
gehäuseabdeckung intakt ist.
© Copyright 2013-2018 ABB. Alle Rechte vorbehalten.
Information

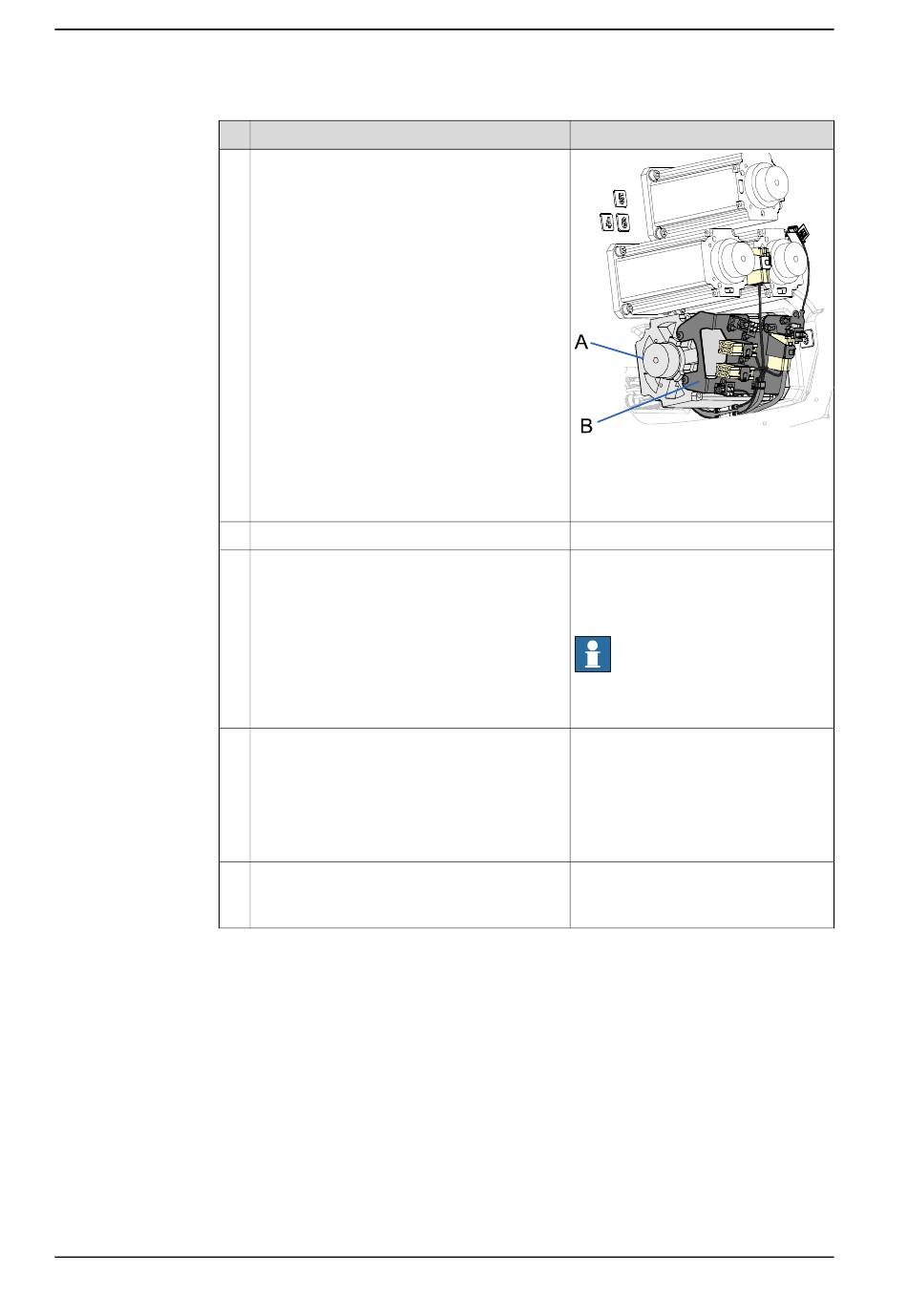

xx0800000390
Teile:
• A: Motor Achse 3
• B: Halterung
Siehe die Abbildung in:
• Position der Motoren Achse 1
und Achse 2, (Foundry Prime)
auf Seite 331
Hinweis
Stellen Sie sicher, dass die Abdeckung
dicht schließt!
Das Auffüllen des Öls in das Getriebe
wird in folgenden Abschnitten beschrie-
ben:
• Ölwechsel, Getriebe Achse 2
auf Seite 177
• Ölwechsel, Getriebe Achse 3
auf Seite 181
Wenn die Dichtung beschädigt ist,
muss sie ausgewechselt werden.
