4 Reparatur

4.8.2 Austauschen von Getriebe Achse 2

4.8.2 Austauschen von Getriebe Achse 2

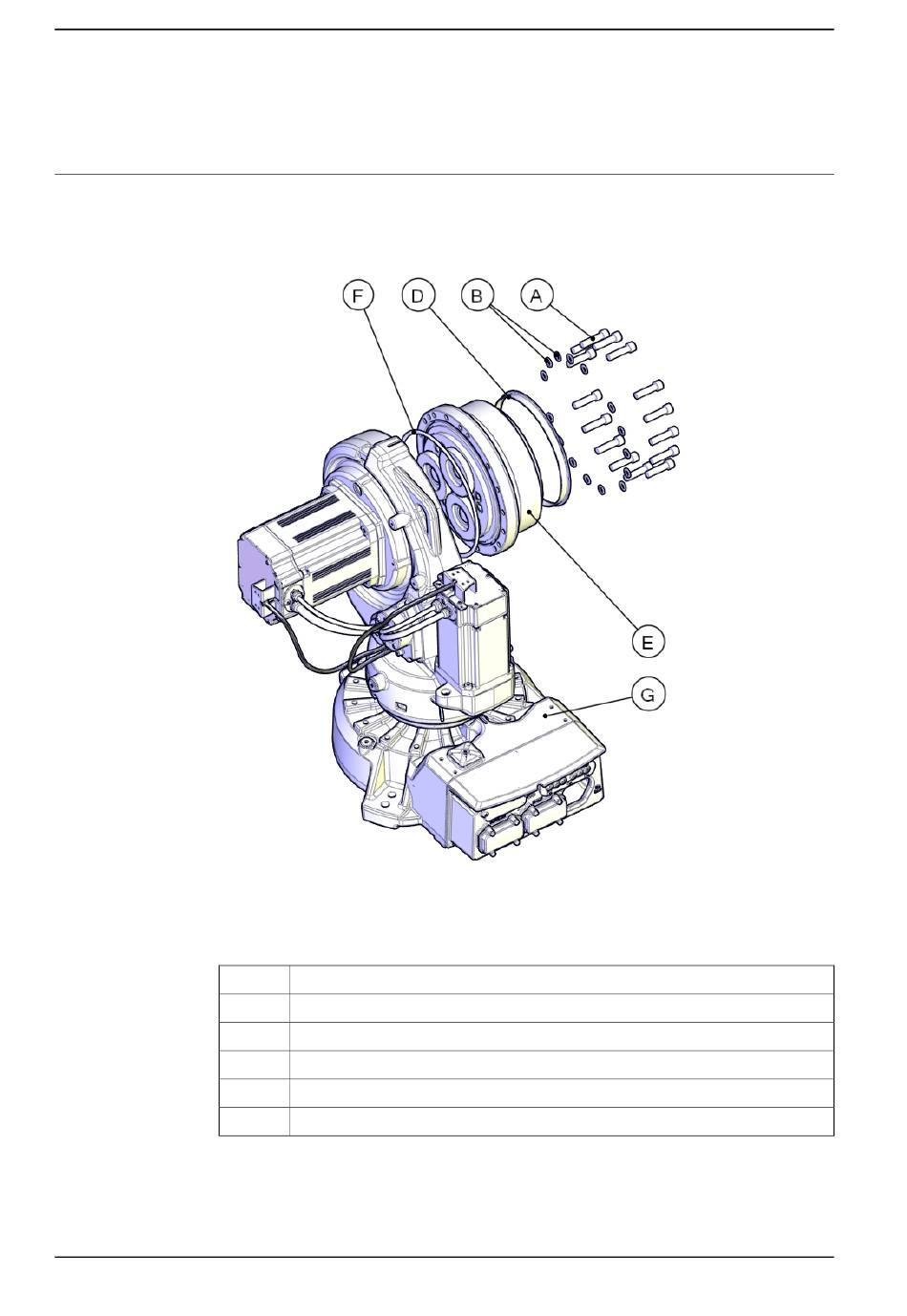

Position von Getriebe Achse 2
Die Position des Getriebes wird in der Abbildung gezeigt.
xx1100000006
A
B
D
E
F
G
Fortsetzung auf nächster Seite
354
Befestigungsschrauben, M12 x 50, Klasse Stahl 12.9 Gleitmo (15 Stück)
Unterlegscheiben (15 St.)
Hülse (mit Getriebe geliefert)
Getriebe Achse 2
O-Ring
Rahmen
