ABB ROBOTICS IRB 4600 Foundry Prime Produkthandbuch Seite 264

4 Reparatur
4.3.4 Austauschen der SMB-Einheit
Fortsetzung
6
7
8
9
10
Fortsetzung auf nächster Seite
264

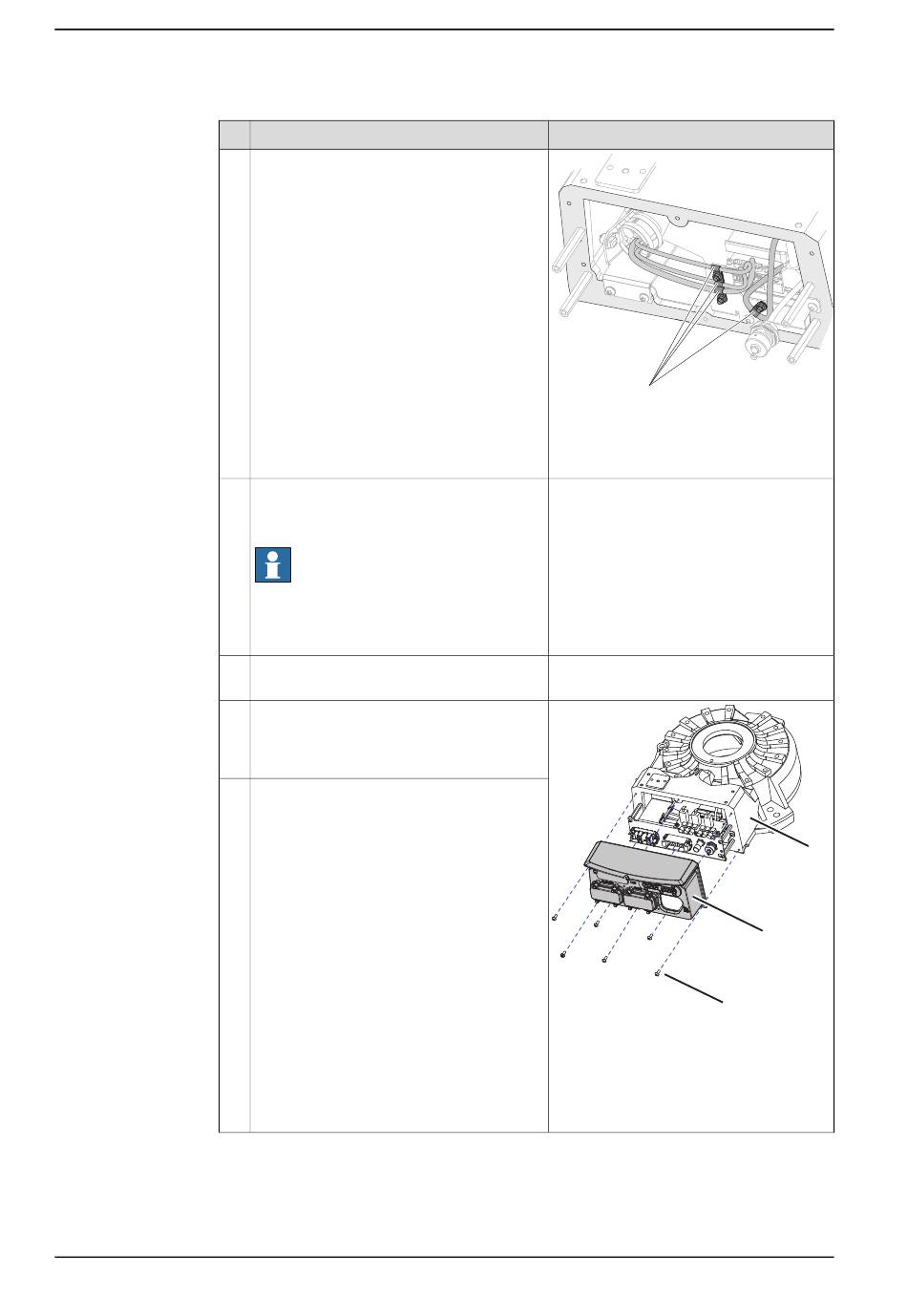

Aktion
Bringen Sie die Kabelschellen wieder an.
Setzen Sie den Kabelbaum wieder in den
Sockel und bringen Sie die Halterung wieder
an den Abstandschrauben an.
Hinweis
Dieser Vorgang muss vorsichtig ausgeführt
werden, um die Kabel oder andere Kompo-
nenten nicht zu beschädigen.
Befestigen Sie das Batteriekabel mit Kabel-
bindern.
Schieben Sie die Sockelabdeckung vorsich-
tig an ihren Platz und vergewissern Sie sich
gleichzeitig, dass keine Kabel beschädigt
sind.
Befestigen Sie die Sockelabdeckung mit
den Befestigungsschrauben.
© Copyright 2013-2018 ABB. Alle Rechte vorbehalten.
Hinweis
A
xx0900000035
Teile:
A Kabelschellen
Siehe die Abbildung in:
• Sitz der SMB-Einheit auf Seite 259
xx0800000456
Teile:
A Befestigungsschrauben (6 Stück)
B Sockelabdeckung
C Basis
Produkthandbuch - IRB 4600 Foundry Prime
3HAC040585-003 Revision: M
A
B
C
