3 Wartung
3.4.2 Überprüfung des Ölstands, Getriebe Achse 2
3.4.2 Überprüfung des Ölstands, Getriebe Achse 2

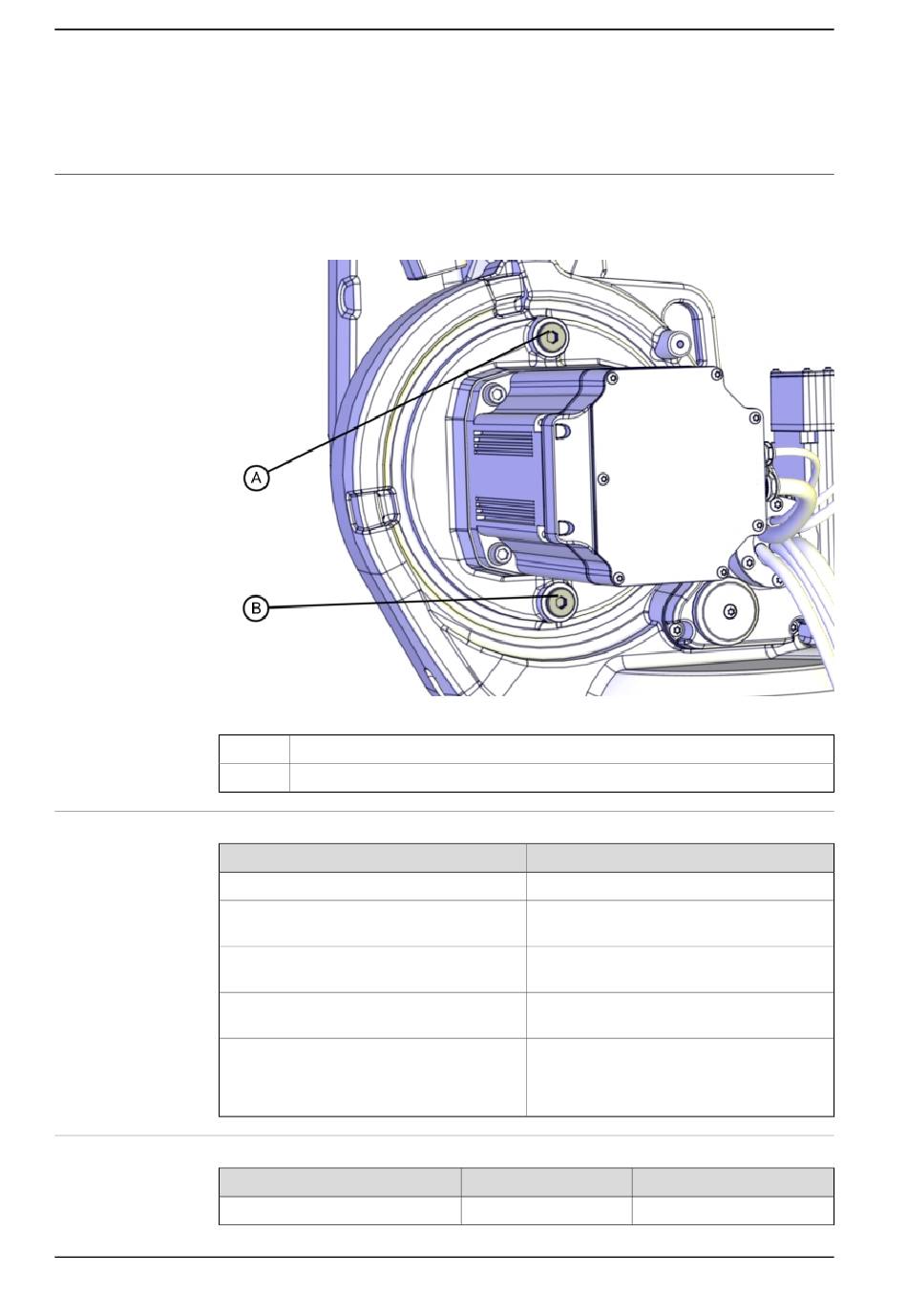

Position von Getriebe Achse 2
Das Getriebe Achse 2 sitzt am Drehpunkt des Unterarms unter der Motorhalterung.
Die Ölstopfen werden in der Abbildung gezeigt.
xx0800000305
A
B
Erforderliche Ausrüstung
Geräte
Ölstopfendichtungsscheibe, Getriebe
Schmieröl
Ölstopfen (Schnellanschluss)
Standardwerkzeugsatz
Eventuell sind andere Werkzeuge und Proze-
duren erforderlich. Verweise auf diese Proze-
duren finden Sie in den nachfolgenden
schrittweisen Anleitungen.
Zusätzliche Installation - Foundry Prime
Geräte
Rostschutz
Fortsetzung auf nächster Seite
128
Ölstopfen, Auffüllen
Ölstopfen, Ablassen (Schnellanschluss)
Art.-Nr.
3HAC034903-001
© Copyright 2013-2018 ABB. Alle Rechte vorbehalten.
Hinweis
3HAC029646-001
Siehe Abschnitt Art der Schmierung in Getrie-
ben auf Seite 161.
Ersatzteilnummer siehe Ersatzteillisten auf
Seite 423.
Der Inhalt wird im Abschnitt
zeuge auf Seite 417 beschrieben.
Diese Prozeduren umfassen Verweise auf
die erforderlichen Werkzeuge.
Hinweis
Mercasol
Produkthandbuch - IRB 4600 Foundry Prime
3HAC040585-003 Revision: M
Standardwerk-
