4 Reparatur

4.6.1 Austauschen des Anschlagstifts Achse 1

4.6 Rahmen und Sockel

4.6.1 Austauschen des Anschlagstifts Achse 1

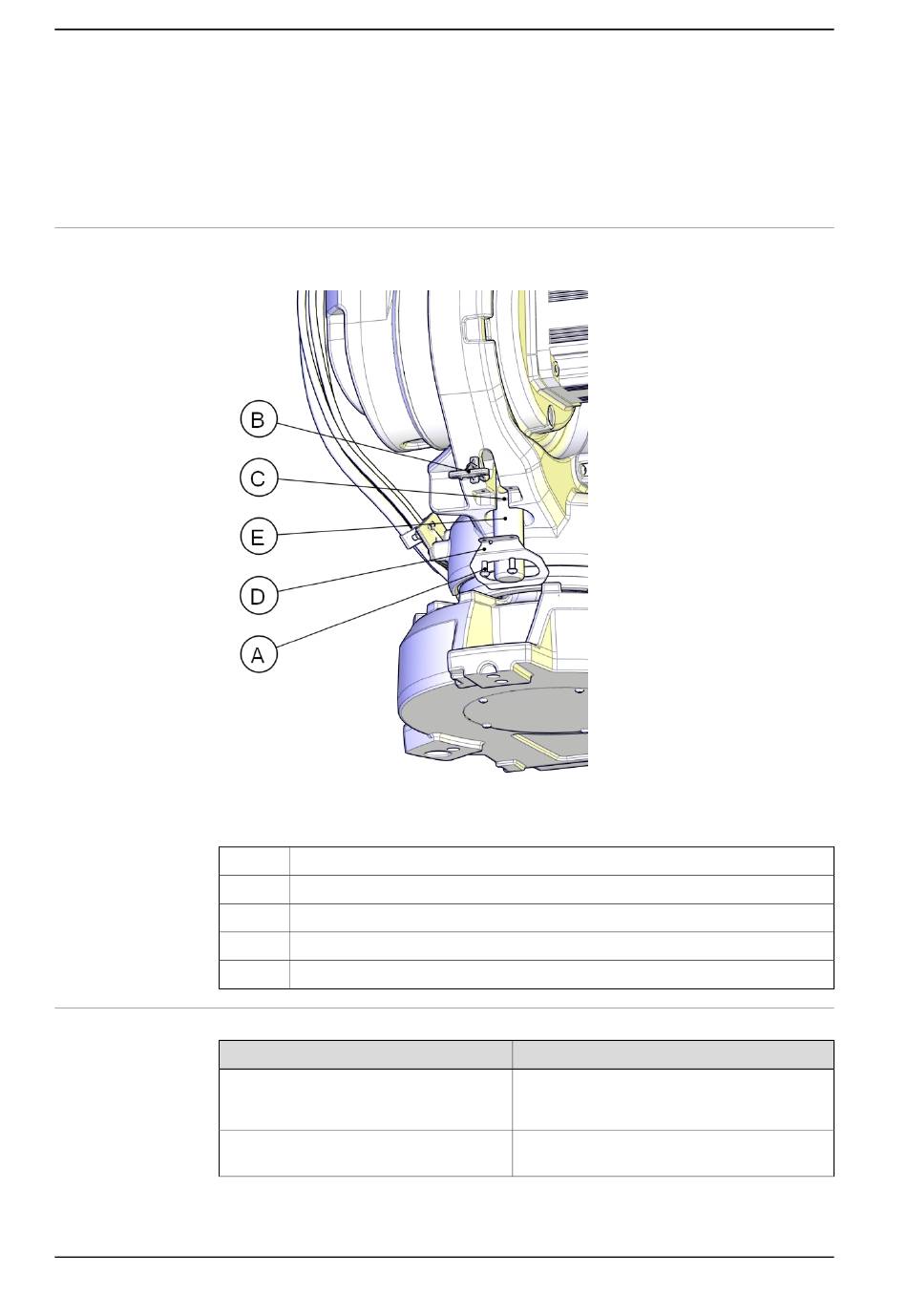

Position des Anschlagstifts Achse 1
Die Position des Anschlagstifts Achse 1 wird in der Abbildung gezeigt.
xx0800000045
A
B
C
D
E
Erforderliche Ausrüstung
Geräte
Anschlagstift
Standardwerkzeugsatz
Fortsetzung auf nächster Seite
318
Befestigungsschrauben M6 x 16, Klasse 8.8-A2F (2 Stück)
Halterung
O-Ring (2 Stück) – wird bei angebrachter Halterung (D) nicht verwendet.
Halterung
Anschlagstift
© Copyright 2013-2018 ABB. Alle Rechte vorbehalten.
Hinweis
Für Ersatzteilnummern siehe Ersatzteile –
Rahmen und Sockel in Product manual, spare
parts - IRB 2600.
Der Inhalt wird im Abschnitt
ge auf Seite 417 beschrieben.
Produkthandbuch - IRB 4600 Foundry Prime
3HAC040585-003 Revision: M
Standardwerkzeu-
