3 Wartung
3.5.8 Austauschen der SMB-Batterie
Fortsetzung
RMU 101
xx1300000339
A
B
Erforderliche Ausrüstung
Geräte
SMB-Batteriesatz
Standardwerkzeugsatz
Schaltplan
Zusätzliche Installation - Foundry Prime
Geräte
Rostschutz
Sikaflex 521FC
Fortsetzung auf nächster Seite
198

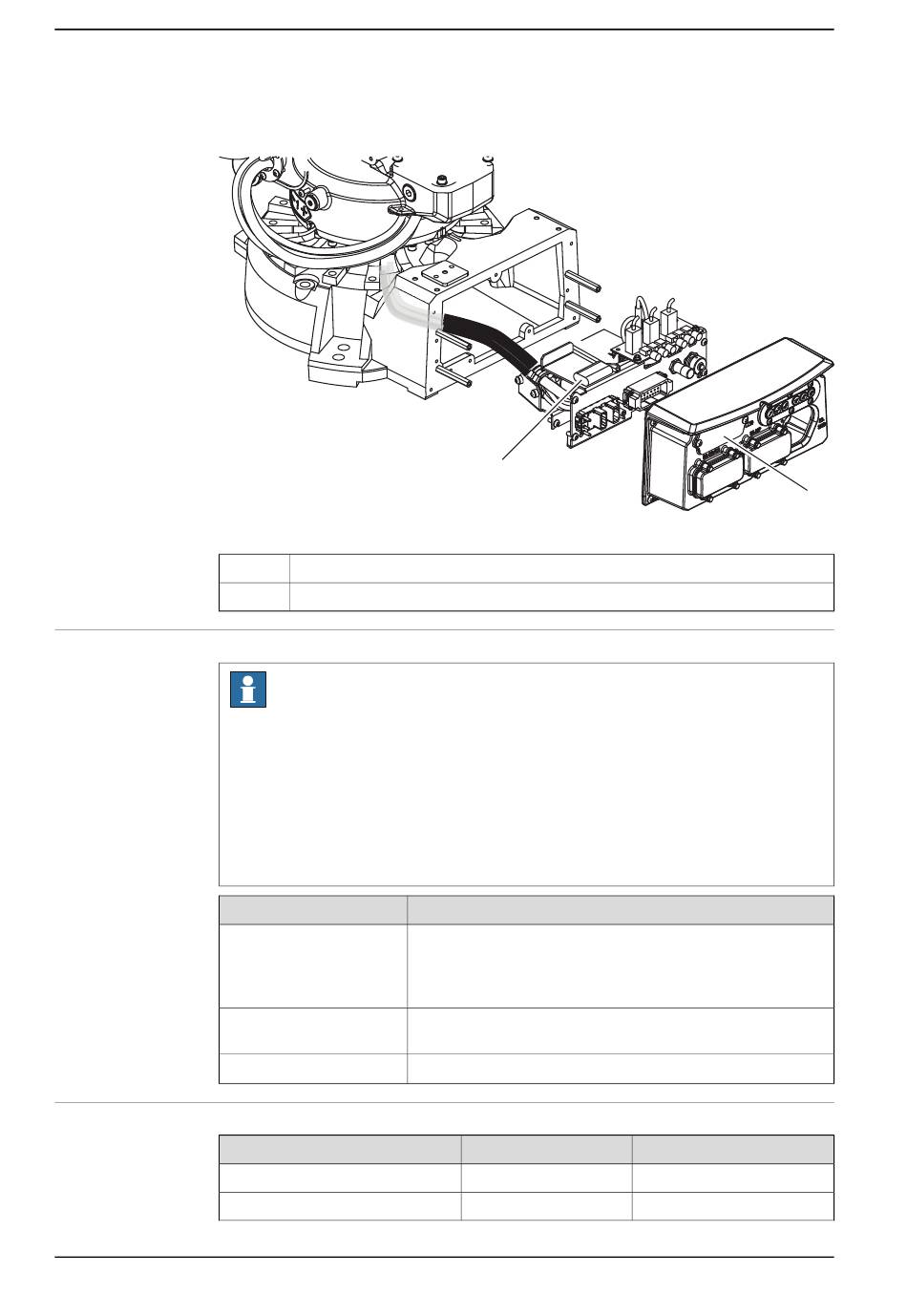

SMB-Batterie (3-poliger Batteriekontakt)
Batterieabdeckung
Hinweis
Es gibt zwei Varianten von SMB-Einheiten und Batterien. Eine Variante mit
2-poligem Batteriekontakt und eine mit einem 3-poligen Batteriekontakt. Die
Variante mit dem 3-poligen Batteriekontakt verfügt über eine längere
Batterielebensdauer.
Es ist wichtig, dass die SMB-Einheit die richtige Batterie verwendet. Verwenden
Sie unbedingt die korrekten Ersatzteile! Tauschen Sie den Batteriekontakt nicht
aus!
© Copyright 2013-2018 ABB. Alle Rechte vorbehalten.
A
Hinweis
Die Batterie schließt Schutzkreise ein. Ersetzen Sie sie nur
durch die angegebene Ersatzteilnr. oder ein von ABB zugelas-
senes Äquivalent.
Siehe Ersatzteillisten auf Seite
Der Inhalt wird im Abschnitt
beschrieben.
Siehe Kapitel Schaltplan auf Seite 425
Art.-Nr.
3HAC034903-001
3HAC026759-001
Produkthandbuch - IRB 4600 Foundry Prime
423.
Standardwerkzeuge auf Seite 417
Hinweis
Mercasol
3HAC040585-003 Revision: M
B
