3 Wartung
3.4.1 Überprüfung des Ölstands, Getriebe Achse 1
Fortsetzung
Überprüfen des Getriebeölstands in einem stehend montierten Roboter
Sitz der Ölstopfen (Bodenmontage)

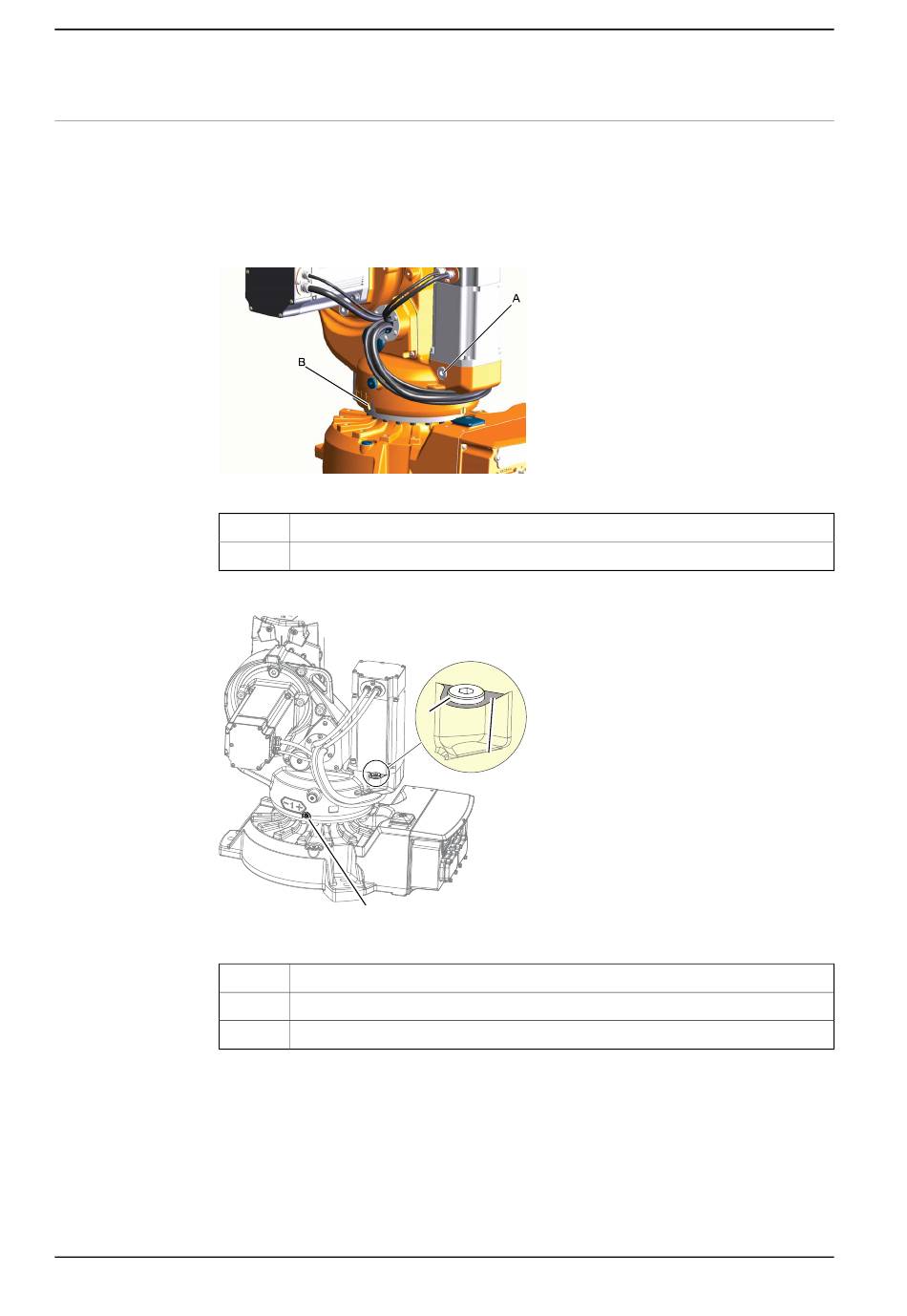

Das Getriebe von Achse 1 sitzt zwischen Rahmen und Sockel des Roboters. In
der Abbildung sehen Sie den Ölstopfen für die Inspektion.
Alte Ausführung:
xx0800000304
A
B
Aktuelle Ausführung:
xx1000000669
A
B
C
Fortsetzung auf nächster Seite
122
Ölstopfen, Inspektion
Ölstopfen, Getriebe
B
A
Ölstopfen, Ablassen, am Getriebe
Ölstopfen, Auffüllen, an Fläche für Motorflansch
Fläche für Motorflansch
© Copyright 2013-2018 ABB. Alle Rechte vorbehalten.
C
