Arbeitsbereich, hängende Montage

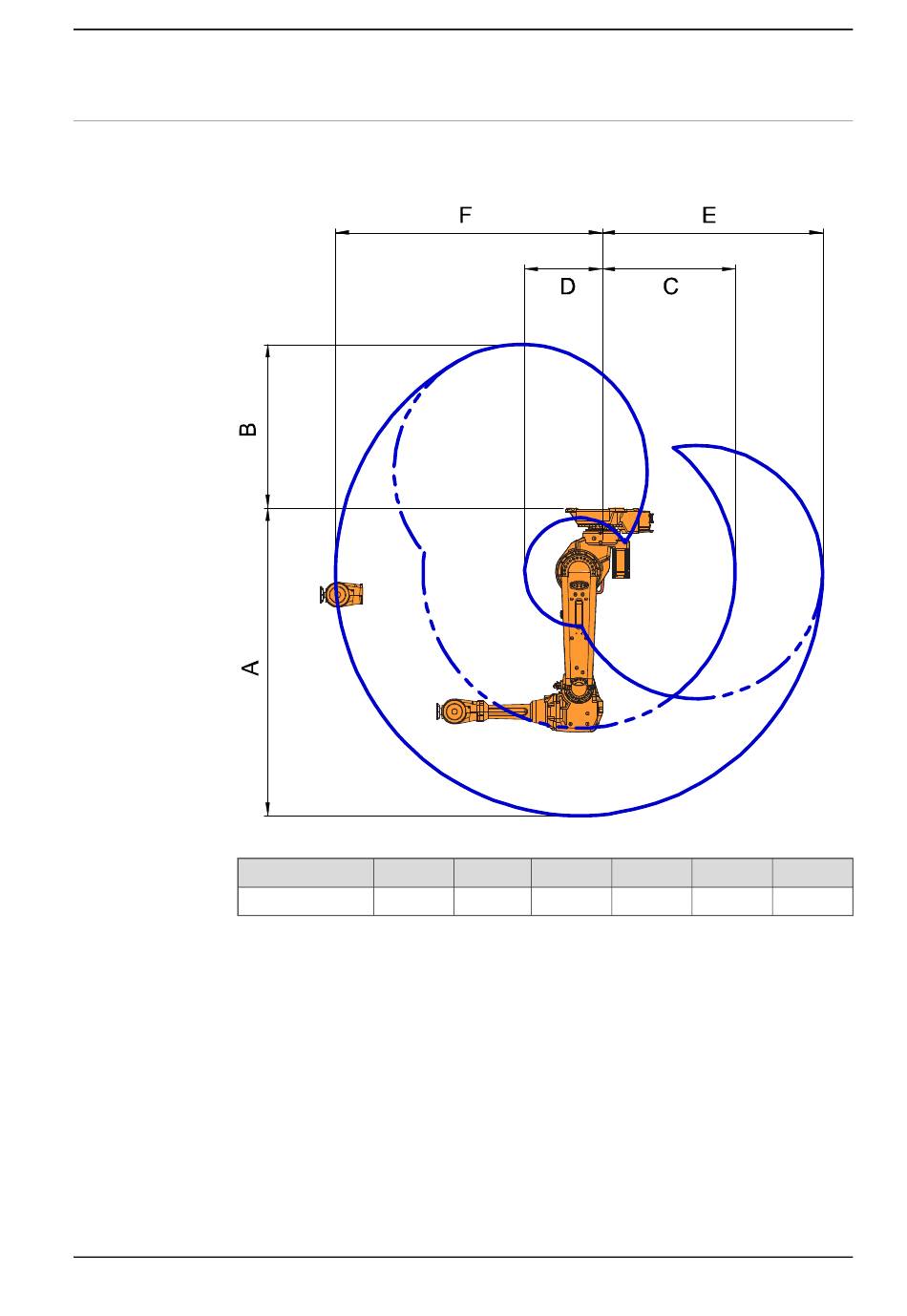

In den Abbildungen wird der uneingeschränkte Arbeitsbereich eines hängend
montierten Roboters gezeigt.
xx0900000055
Variante
IRB 4600 - 60/2.05
Produkthandbuch - IRB 4600 Foundry Prime
3HAC040585-003 Revision: M
Position A Position B
2371 mm 1260 mm
© Copyright 2013-2018 ABB. Alle Rechte vorbehalten.
2 Installation und Inbetriebnahme
2.3.3 Arbeitsbereich und Art der Bewegung
Position C Position D
1028 mm 593 mm
Fortsetzung auf nächster Seite
Fortsetzung
Position E Position F
1701 mm 2051 mm
