3.4.6 Überprüfen des Kabelbaums
3.4.6 Überprüfen des Kabelbaums
Sitz des Kabelbaums

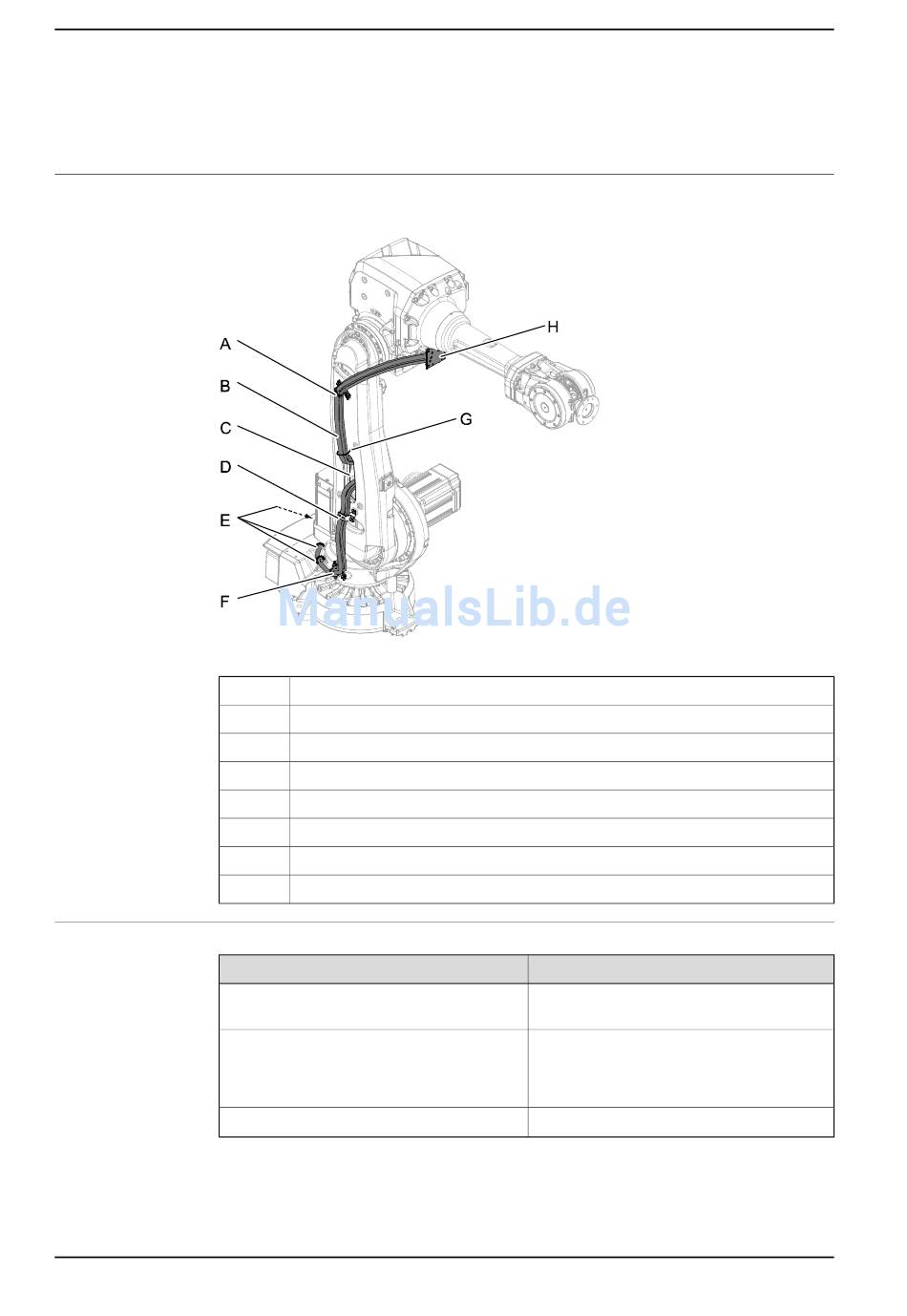

Die Abbildung zeigt die Position des Kabelbaums.
xx0900000012
A
B
C
D
E
F
G
H
Erforderliche Ausrüstung
Geräte
Standardwerkzeugsatz
Eventuell sind andere Werkzeuge und Proze-
duren erforderlich. Verweise auf diese Proze-
duren finden Sie in den nachfolgenden
schrittweisen Anleitungen.
Schaltplan
Fortsetzung auf nächster Seite
142
Halterung, Unterarm
Kabelbaum
Bohrung im Unterarm
Halterung, Unterarm
Kabelbinder, Stahl (einer nicht abgebildet)
Halterung, Rahmen
Kabelbinder, Kunststoff, Unterarm
Halterung, Armgehäuse
© Copyright 2014 ABB. Alle Rechte vorbehalten.
Hinweis
Der Inhalt wird im Abschnitt
zeuge auf Seite 373 beschrieben.
Diese Prozeduren umfassen Verweise auf
die erforderlichen Werkzeuge.
Siehe Kapitel Schaltplan auf Seite 405
3HAC040585-003 Revision: C
Standardwerk-
